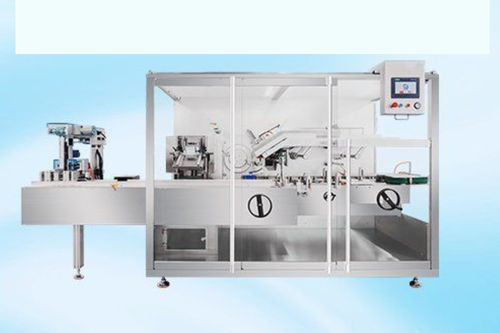

横型カートナー RD-ZH-130W

化粧品産業用食品産業用製薬産業用

製品概要
RD-ZH-130W カートニング装置は、アルミPVC／アルミアルミのブリスター、製薬用ボトル、サシェ、チューブなどを段ボール箱へ梱包するための装置です。医薬品、栄養補助食品、食品、化粧品、日用化学品の生産ラインに適しています。対応するフィーダーを交換し、段ボールサイズを調整することで、構造の変更なしに異なる製品フォーマットに対応します。

動作原理
製品は手動または自動で供給されます。装置は事前設定されたプログラムに従い、各箱に所定数量を投入します。製品検出機能付きコンベヤーが数量を確認し、不一致があれば自動的に排出します。リーフレットフォルダー（1～4折、オプションでGUKフォルダー）は説明書を折り挿入します。プッシャーが製品とリーフレットを自動で開いた箱内へ押し込み、フラップの折りと埋め込みを完了します。リーフレット欠損、箱未開封、製品欠損は検出され自動排出されます。

仕様（概要）
最大130箱/分
ブリスター、ボトル、サシェ、チューブに対応
15日間の短納期対応

主な特徴

• 業種横断対応：医薬、食品、化粧品、日用化学品のライン向けに設計。
• 自動排出システム：数量誤差、製品欠損、箱未開封を検知し除去。
• リーフレットフォルダー内蔵：1～4折に対応、特殊折りはオプションのGUKフォルダー。
• モジュラー式フィーダーとサーボ制御によりフォーマット変更と高精度配置が可能。

ブリスターカートニングラインの動作
RD-BCL-130W ブリスターカートニングラインは、ブリスターの成形、錠剤やカプセルの充填、続いてブリスターの集積と段ボールへの投入をライン構成で自動化できます。

主要部品／工程チェック（概要）

• 精密配置のためのブリスターフィーダーおよびサーボフィーダー。
• カートン投入前の製品・数量確認ステーション。
• 吸着カップとガイドレールを備えたカートン成形およびフラップ折りユニット。
• リーフレット折りと挿入モジュール（1～4折対応）。
• 空箱、リーフレット欠損、製品欠損を除去する排出ユニット。
• ロット番号や有効期限印字用のオプション印字/マーキングステージ。

技術仕様

• 生産能力：最大130箱/分
• 段ボール寸法範囲：L 65–150 × W 35–85 × H 12–45 mm
• リーフレット寸法要件：L 78–250 × W 85–170 mm
• リーフレット折り：1～4折
• リーフレット用紙重量：60–70 g/m²
• 適用製品タイプ：ブリスタープレート、ボトル、サシェ、チューブ等
• リーフレットフォルダー：内蔵、特殊仕様はGUKフォルダーオプション
• 主要機能：製品検出と数量確認、自動排出、各種フォーマットに対応するモジュラー型フィーダー
