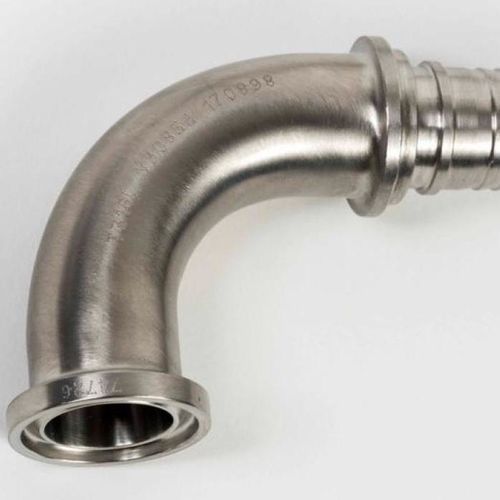

ステンレススチール製配管エルボー Versilon®

90°公衆衛生

概要
Versilon® の90°エルボ継手（スタイル10Lおよび11L）は、ミニおよび衛生用クランプ仕様の90°エルボを提供し、ホースバーブのサイズに合わせた接続を備えています。

材料

• 316L ステンレス鋼

表面仕上げ

• 平均 15 Ra 以上

技術データ

• ホースを90ºに曲げる構成を排除することでホースの応力を低減
• 死角を無くし、接続点および細菌が繁殖する可能性のある箇所を減少
• 設置時の占有寸法が小さい

温度／圧力定格
圧力および温度の定格は、クランプの圧力定格およびガスケット材料の温度定格に依存します。

クランプ

• 標準タイプ: 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• ヘビーウェイト: 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• 高圧ボルト式: 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

ガスケット

• 250ºF (121ºC) を超える温度では、PTFE、Viton®、シリコーン製ガスケットを推奨

仕様（表）
内径 in (mm) | 外径 in (mm) | 壁厚 in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

特長 / 技術仕様

• 製品: Versilon® 90°エルボ継手（衛生用エルボ、ミニおよび衛生クランプ仕様）
• 材料: 316L ステンレス鋼
• 表面仕上げ: 平均 15 Ra 以上
• 機能: ホースの応力を低減し、死角および接続点を最小化
• クランプ定格: 標準 (150 PSIG @ 70ºF; 125 PSIG @ 250ºF)、ヘビーウェイト (500 PSIG @ 70ºF; 125 PSIG @ 250ºF)、高圧ボルト (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• ガスケット推奨: 250ºF (121ºC) 以上では PTFE、Viton®、シリコーン
• 利用可能なチューブ／継手サイズ (ID/OD/壁厚): 上記表の値を参照
