機械式結合器 Versilon®

パイプメス

概要

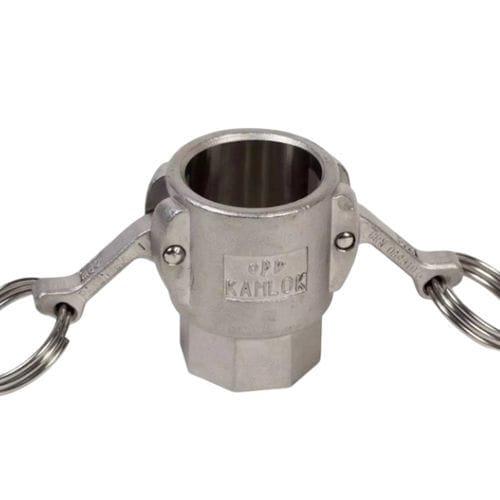

Saint-GobainのVersilon® Cam & Groove メス、Style 16は、フルスイベルの「D」タイプ クープラーハーフを持つメスのカム＆グルーブ継手です。設計はホースに対する確実なロック（dog-lock溝）を備え、引き抜きを防止します。クープラーハーフのフルスイベルによりカムアームのシーリング時の位置決めとレバレッジが容易です。内面は機械加工されており、閉塞を低減。内径を大きくすることで高純度の流体移送と流量改善が可能です。

材料

• 316 ステンレス鋼
• クープラー：鋳造316ステンレス鋼；インサート：機械加工された316Lステンレス鋼
• 標準ガスケット材：Buna N（ブナN）ゴム

技術データ

• 推奨使用条件：
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" および 3" — 150 MAWP (psi)
• 最大温度：Buna N ガスケット使用時 212°F
• 最大温度：Chemfluor® PFA 被覆ガスケット使用時 400°F
• 圧力定格は継手のみ適用；ホースアセンブリの最大MAWPを決定する際は、温度におけるホースの圧力定格を考慮し、低い方の値を使用すること
• ロッキング仕様あり；部品番号でSKSをSLKSに置換

内径（インチおよびmm）
内径（mm）
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

特長 / 技術仕様

• 製品種別：カム＆グルーブ メス継手、フルスイベル クープラーハーフ（「D」タイプ）
• dog-lock 溝によるホースの正確なロックで引き抜きを防止
• 閉塞を最小化するための内面機械加工
• 内径を拡大した高純度構造で流量を改善
• 材料：316 / 316L ステンレス鋼；標準ガスケット Buna N（高温用に Chemfluor® PFA 被覆ガスケットの選択可）
• MAWP：1/2"–2" サイズで250 psi；2-1/2" および3" で150 psi（継手のみ）
• 最大温度：212°F（Buna N）、400°F（Chemfluor® PFA 被覆ガスケット）
• ロッキングバリアントあり：部品番号でSKSをSLKSに置換
