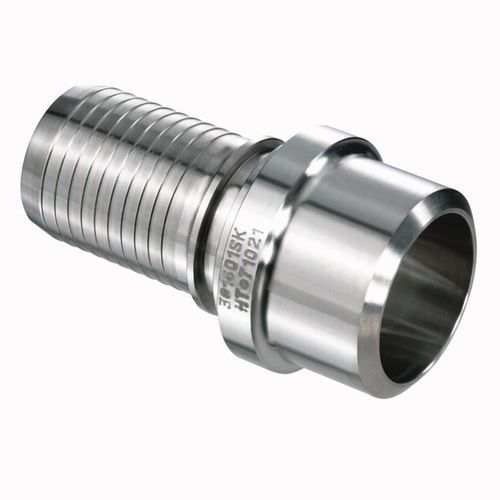

油圧式接続部品 Versilon® Butt Weld

バット溶接ステンレス製ステンレス

製品概要
Versilon® Butt Weld, Pipe Size, Style 01は、非標準のインターフェースや恒久的な溶接接続が必要なアセンブリ向けのバット溶接接続オプションを提供します。標準はSchedule 40で、代替としてSchedule 10およびSchedule 80が利用可能であり、ホースおよび配管システムの製造における柔軟性を確保します。

材料

• 316ステンレス鋼

技術データ

• PermaSealを完成したホースアセンブリに取り付ける前に、代替材料や別の継手スタイルをバット溶接パイプに溶接できます
• ホースライナーの損傷を防ぐために適切な「ヒートシンク」手法を用いる場合、既存システムへの溶接にも対応します

仕様 — 外径（in（mm））
0.84 (21.34)
1.05 (26.67)
1.31 (33.27)
1.66 (42.16)
1.9 (48.26)
2.38 (60.45)
2.88 (73.15)
3.5 (88.9)
4.5 (114.3)

特長 / 技術仕様

• モデルファミリー: Versilon® Butt Weld
• 使用可能なSchedule: Schedule 40（標準）、Schedule 10（代替）、Schedule 80（代替）
• 構造材料: 316ステンレス鋼
• 溶接: PermaSeal取り付け前に代替材料や別の継手スタイルをバット溶接パイプに溶接することが可能
• 設置上の注意: ホースライナーを保護するために適切なヒートシンク手法を適用すれば、既存システムに溶接できます
• 外径オプション（インチ（mm））: 0.84 (21.34); 1.05 (26.67); 1.31 (33.27); 1.66 (42.16); 1.9 (48.26); 2.38 (60.45); 2.88 (73.15); 3.5 (88.9); 4.5 (114.3)
