クイック カプラー Versilon®

製品概要

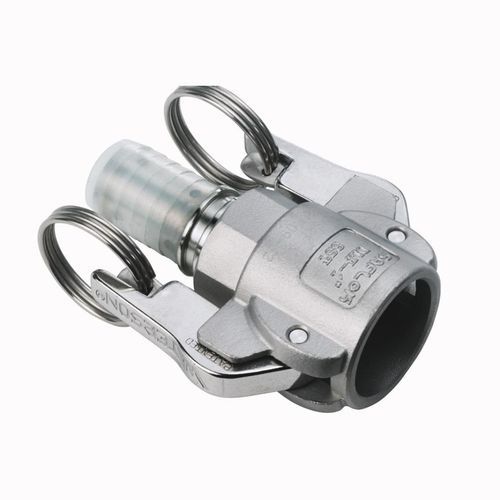

Versilon® カム＆グルーブ（メス）スタイル16T（Saint-Gobain）は、D型メスカムロックで、フルスイベル設計の回転式アセンブリです。表面はChemfluor® PFAで被覆されており、カップラー側は全回転で位置決めとレバー効果によりカムアームのシールを容易にします。ドッグロック溝を備え、ホースの引き抜きを防ぐポジティブロック機構を有します。

材料

• Chemfluor® PFA 被覆（ステンレス基材）
• カップラー：鋳造316ステンレス；インサート：Chemfluor® PFA 被覆（ステンレス基材）
• シールガスケット：Chemfluor® PFA 被覆
• シリコーン上のシールにChemfluor® PFA 被覆（オプション）

技術データ

• Chemfluor® PFA 被覆は露出したエラストマー無しで多くの腐食性媒体の輸送が可能
• 被覆シールガスケットは露出エラストマーがなく、復元性のあるシールを提供
• Chemfluor® フルオロポリマー被覆アダプタのフルラインナップあり
• 推奨運用条件：

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" および 3" — 150 MAWP (psi)
  • Buna N ガスケット使用時 212°F
  • Chemfluor® PFA 被覆ガスケット使用時 400°F
• 圧力定格は継手のみの値です。ホースアセンブリのMAWPを決定する際は、温度におけるホースの定格を考慮し、低い方の値を使用してください
• ロッキングスタイルあり：TKS を TLKS に置換

内径（mm表示）
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

規格 / 適合

• MIL-C-27487

特長 / 技術仕様

• ブランド：Versilon®
• 製品種別：メスカム＆グルーブ継手、回転式、Chemfluor® PFA 被覆
• カップラー材質：鋳造316ステンレス（Chemfluor® PFA 被覆インサート付）
• シールガスケット：Chemfluor® PFA 被覆（復元性シール、露出エラストマー無し）
• ホースの引き抜き防止のためのポジティブロック（ドッグロック溝）組込み
• カップラー側はフルスイベル設計で位置決めとカムアームのシールに対するレバー効果を提供
• 推奨MAWP：3/4"–2" サイズは250 psi、2-1/2"および3"は150 psi（継手のみの定格）
• 温度限界：Buna N ガスケットで最大212°F、Chemfluor® PFA 被覆ガスケットで最大400°F
• ロッキングオプション：TKS を TLKS に置換
• 内径オプション（in / mm）：0.5 (12.7); 0.66 (16.76); 1.15 (29.21); 1.58 (40.13); 2.1 (53.34); 2.5 (63.5)
