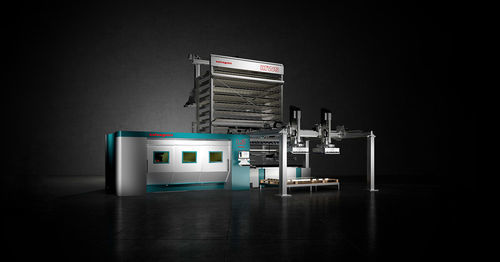

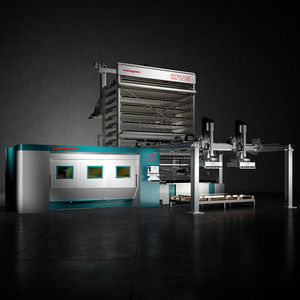

ファイバーレーザー切断機 L3 series2D レーザーアルミニウム用ステンレススチール用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー, 2D レーザー
- 切断材料
- アルミニウム用, ステンレススチール用, 銅用, 真鍮用
- 切断製品
- 金属板用
- 材料の搬入
- 自動搬入・搬出
- 構成
- 2D
- その他の特徴
- 自動, 高出力, 自動供給機能付
- X軸移動距離
4,064 mm, 6,096 mm
(160 in, 240 in)- Y軸移動距離
1,524 mm, 2,032 mm
(60 in, 80 in)- Z軸移動距離
100 mm
(4 in)- 最低切断高さ
0.5 mm
(0.02 in)- 切断速度
156 m/min
- レーザー出力
最大: 10,000 W
最少: 2,000 W
- 繰り返し切断精度
0.03 mm
(0.0012 in)
詳細
概要
L3は多様な用途・材料・板厚に対応する汎用の2Dファイバーレーザー切断機です。単一光学ヘッドと特許取得済みの飛行体型梁構造に、適応型センサや自動化機能、統合ソフトウェアを組み合わせ、オペレータ介入を抑えた再現性の高い生産を実現します。
主な利点
主な特徴
知能化 / プロセスソリューション
自動化と統合
L3はCPE（パレットチェンジャ）、ADB（パック取り出し）、ADLU/ADLL（搬入/搬出）、LTWS / LTWS Compact（倉庫タワー）、MV tray‑store（クレーン付）、TN（手動仕分け）、MCU（自動仕分け）など、多様な自動化構成に対応します。OPSやSTREAM、LINKSとの連携によりリアルタイム生産管理や工場内統合が可能です。
ソフトウェア
適用分野
薄板〜中厚板の切断（軟鋼、ステンレス、アルミ、銅、真鍮等）、自動化ラインでの連続運転、残材回収や自動ネスティングを組み合わせた工程などに適しています。
技術データ（要約）
モデル：L3‑40 | L3‑4020 | L3‑6020
XYワーク範囲（mm）：4064 x 1524 | 4064 x 2032 | 6096 x 2032
Z軸ストローク（mm）：100（全機種）
最大XY速度（m/min）：156（全機種）
位置精度 Pa（VDI3441）：0.08 mm；平均繰返し Ps：0.03 mm
ファイバ源と切断能力（目安）
選択可能出力：2000 W、3000 W、4000 W、6000 W、8000 W（高効率版あり）、10000 W
切断能力（最大板厚、mm）—目安：軟鋼 約15–25 mm；ステンレス 約10–30 mm；アルミ 約8–30 mm；銅/真鍮 約5–10 mm。最小板厚：0.5 mm（参照）。
消費電力（参考値）
最大吸収電力は構成と光源に依存（例：約16–42 kW）。典型加工サイクルの平均吸収電力は約11–24 kW（光源・負荷に依存）。
標準/オプション
特徴 / 仕様
L3は多様な用途・材料・板厚に対応する汎用の2Dファイバーレーザー切断機です。単一光学ヘッドと特許取得済みの飛行体型梁構造に、適応型センサや自動化機能、統合ソフトウェアを組み合わせ、オペレータ介入を抑えた再現性の高い生産を実現します。
主な利点
- 自動化：保管、全自動の搬入/搬出/仕分け機能で稼働自律性を向上。
- 使いやすさ：TRADJUST、直感的なFACE操作画面、携帯式端末により操作と設定を簡素化。
- 工程効率：適応センサとOPSによるリアルタイム制御で工程管理と部品当たりコスト削減。
主な特徴
- 特許取得の飛行体型梁構造と軽量マニピュレータ：高い剛性、高速動作、ワークテーブル全域のアクセス性。
- 単一光学ヘッド：全板厚域で高品質切断を実現し、生産変更時の機械的調整が不要。
- DRY‑COOLING：光学系温度を能動制御。
- TRADJUST：軌道に応じた切断パラメータの自動調整。
- 切断モード：無人運転向けStandardと高速/高反応のPowerCut。
- ACUTオプション：適切に処理した圧縮空気での切断を可能にし、窒素に比べ運用コストを抑える場合あり。
知能化 / プロセスソリューション
- APC2：ピアッシングをリアルタイム監視し、切れ損検出時は停止・パラメータ再調整後に再開、焦点位置の自動探索。
- ANC：マガジン方式の自動ノズルチェンジャーで無人稼働の自律性を向上。
- 部品トレーシング／識別、残材からのビジョンネスティング、MLを用いたノズル／ビームセンタリング監視。
自動化と統合
L3はCPE（パレットチェンジャ）、ADB（パック取り出し）、ADLU/ADLL（搬入/搬出）、LTWS / LTWS Compact（倉庫タワー）、MV tray‑store（クレーン付）、TN（手動仕分け）、MCU（自動仕分け）など、多様な自動化構成に対応します。OPSやSTREAM、LINKSとの連携によりリアルタイム生産管理や工場内統合が可能です。
ソフトウェア
- STREAM：プログラミングスイートで反応速度を向上し、プログラム工数とエラーを削減。
- OPS：ERP/MRPとリアルタイム連携するモジュラー生産管理ソフトでフローと優先度を最適化。
- LINKS：IoTによる稼働監視と効率分析。
適用分野
薄板〜中厚板の切断（軟鋼、ステンレス、アルミ、銅、真鍮等）、自動化ラインでの連続運転、残材回収や自動ネスティングを組み合わせた工程などに適しています。
技術データ（要約）
モデル：L3‑40 | L3‑4020 | L3‑6020
XYワーク範囲（mm）：4064 x 1524 | 4064 x 2032 | 6096 x 2032
Z軸ストローク（mm）：100（全機種）
最大XY速度（m/min）：156（全機種）
位置精度 Pa（VDI3441）：0.08 mm；平均繰返し Ps：0.03 mm
ファイバ源と切断能力（目安）
選択可能出力：2000 W、3000 W、4000 W、6000 W、8000 W（高効率版あり）、10000 W
切断能力（最大板厚、mm）—目安：軟鋼 約15–25 mm；ステンレス 約10–30 mm；アルミ 約8–30 mm；銅/真鍮 約5–10 mm。最小板厚：0.5 mm（参照）。
消費電力（参考値）
最大吸収電力は構成と光源に依存（例：約16–42 kW）。典型加工サイクルの平均吸収電力は約11–24 kW（光源・負荷に依存）。
標準/オプション
- ACUT（圧縮空気切断）
- ANC（自動ノズルチェンジャー）
- APC2（適応プロセスセンサ）
- ビジョンパッケージ：AVS、SVS、NVS
- 自動化：CPE、ADB、ADLU/ADLL、LTWS / LTWS Compact、MV、TN、MCU
- ソフトウェア：STREAM、OPS、LINKS
特徴 / 仕様
- モデル名：L3（シリーズ）
- 製品種別：2Dファイバーレーザー切断機
- ブランド：Salvagnini
- XY領域（例）：4064 x 1524 mm、4064 x 2032 mm、6096 x 2032 mm
- Zストローク：100 mm
- 最大XY速度：156 m/min
- 位置精度 Pa：0.08 mm；繰返し Ps：0.03 mm（VDI3441）
- 選択可能レーザ出力：2 kW、3 kW、4 kW、6 kW、8 kW（HE）、10 kW
- 切断材料：軟鋼、ステンレス、アルミ、銅、真鍮
- 最小加工厚：0.5 mm（参照）
- 主要機能：DRY‑COOLING、TRADJUST、Standard / PowerCut
- 接続/ソフト：STREAM、OPS、LINKS（ERP/MRP連携可能）
- 自動化インターフェース：CPE、ADB、ADLU/ADLL、LTWS、MV、TN、MCU
