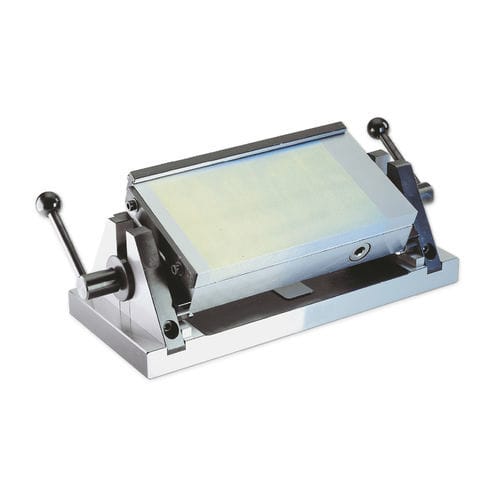

永久磁石磁気チャック 245.06

正弦テーブル研削用

精密工作物を各角度位置で研削・測定する際に、部品を再チャックすることなく、研削・測定することができます。 角度はゲージブロックを使って90°まで正弦の原理で決定します。 正弦ベースユニット、すべての部品とガイドシステムは工具鋼製です。焼入れ、研磨、精密研磨済み。永久磁石式チャックSAV 243.01を装備した標準仕様。各回転位置で最高の精度と固有の安定性を実現。350×150mmまでのサイズに対応した木製収納箱でお届けします。度/分（mm）表示付きサインテーブル、精密長さ止め、横方向止めバー付き。 精密サインテーブル SAV 245.06 - 600 指定 SAV番号 - A 角度精度：±5 arc sec 平面平行度：±0.005/100mm 旋回範囲：-90°〜+90°。 定格保持力：90N/cm2 ポールピッチ：1.9mm 磁界の高さ：6mm ポールプレートの摩耗層：8mm
