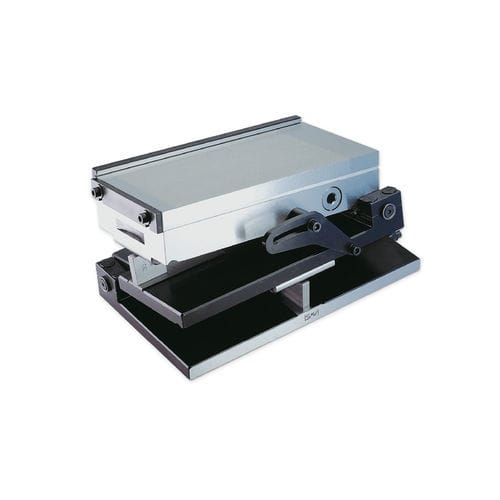

正弦テーブル磁気チャック 245.02

研削用

角度は、正弦波の原理を利用したゲージブロックを使って決定します。クランプは、側面と上部のベアリングシェルにある固定用ブレースで行います。 平らなデザインで最大限の精度を実現。永久磁石チャック付きの標準デザイン。 SAV 245.02 - 400 精密サインテーブル SAV no. - A指定 角度精度：±5 arc sec 平面平行度：±0.005/100mm ゲージブロックは0°で3 mm 旋回範囲、長軸：0°～45°。 旋回範囲、短軸：0°～30°。 定格保持力：90N/cm2 ポールピッチ：1.9mm 磁界の高さ：6mm ポールプレートの摩耗層：8mm
