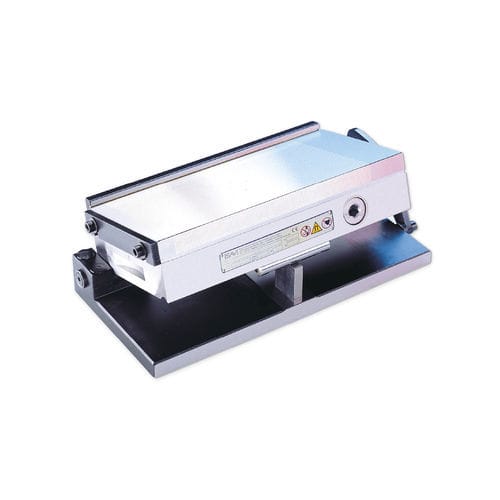

永久磁石磁気チャック 245.01

正弦テーブル研削用フライス加工用

角度は、正弦波の原理を利用したゲージブロックを使って決定します。クランプは、上部ベアリングシェルハーフで達成されます。 サインテーブルのベースユニットはスチール製。焼入れ、研磨、精密研削加工。ベースプレートのアライメントエッジはストップバーと平行。フラットデザインで最大限の精度。永久磁石チャックの標準デザイン。 精密サインテーブル SAV 245.01 - 300 x 150 指定 SAV番号 - A x B 角度精度：±5 arc sec 平面平行度：±0.005/100mm ゲージブロックは0°で3 mm スイベルレンジ0度～45度 定格保持力：90N/cm2 ポールピッチ：1.9mm 磁界の高さ：6mm ポールプレートの摩耗層：8mm
