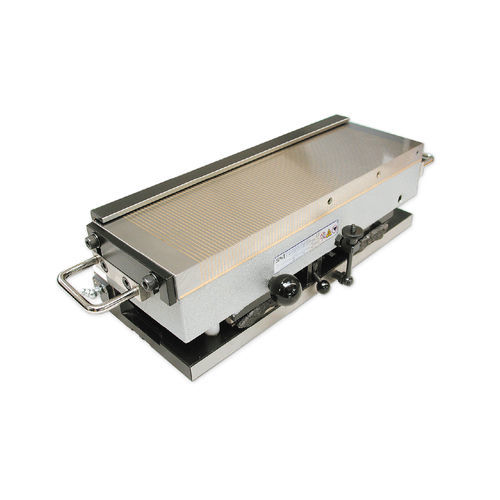

電永磁気チャック 245.09

正弦テーブル

正弦波の原理を利用したゲージブロックを使って角度を決定します。 スチール製のサインテーブルベースユニット付き。焼入れ、焼き入れ、精密研磨を施しています。マグネットハウジングはストレスのないアニール処理。フラットデザインで最高の精度を実現。4点接触で高精度を実現。リフティングエイド、ロッド、サインテーブル（度/分単位：mm）が付属します。高精度縦位置停止装置、横位置停止バー、3m接続ケーブル、塗装済みマグネットハウジング。P=13（EM）用の電気式チャックと水冷式チャック、P=4（EP）用の永久磁石式チャックもご用意しています。 精密サインテーブル SAV 245.09 - 500 x 200 - 4 - EP - 210 V 指定 SAV番号 - A x B - ポールピッチ - バージョン - 磁石電圧 角度精度：±5 arc sec 平面平行度：±0.005/100mm 0°のゲージブロック0/5mm スイベルレンジ0度～45度 定格保持力：100N/cm2 ポールピッチ SAV 243.73に準拠したEP磁石の場合、4mm SAV 243.42に準拠したEMマグネットの場合、13 mm 磁石の電圧 210V（EP用 24Vまたは110V（EM用
