長手方向に連続した微細な磁極ピッチP = 4 mmの電磁チャック。
極狭ピッチの電磁石システム。特に薄物部品に適しています。主なワークの軸はマグネットの長さに対して直角。
形状・位置公差が0.01~0.02mmの薄板状ワークのチャックに使用します。
ポールピッチに直交する主ワーク軸の場合
薄物ワークの場合、最小厚み=2 mmまで。
平らなワークの場合:最小幅=40 mm
特に狭く、長手方向に連続したポールピッチを持つポールプレート、3mm鋼と1mm真鍮。
ポール分割を接着し、さらにタイロッドで強固にボルトで固定する
ポールプレートを狭い格子状にボルトで固定
極板の8mm摩耗層
低磁場高さ4mm
両面にチャッキングスロット
1000mmを超える長さには、合意により固定用の貫通穴があります。
堅牢で水密性が高い
保護等級 IP 65
100 % デューティーサイクル
SAV 876.10コントロールユニットとの接続に適しています。

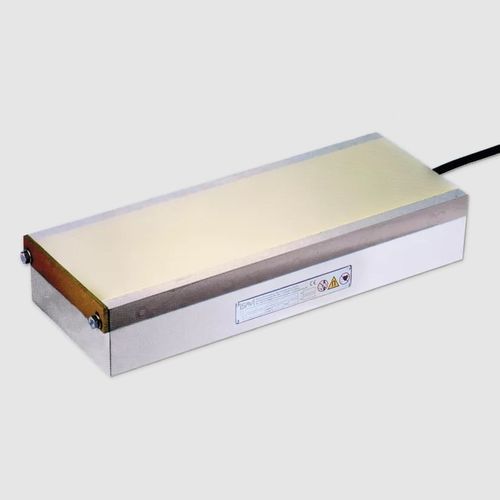

電磁チャック SAV 243.41 - 1200 x 500 - 110 V
呼称 SAV番号 - A×B - 定格電圧
100N/cm2、保持力コーディングスイッチによりコントロールユニットで制御可能。
定格電圧、推奨電圧
24 V DC 最大106 W
その他のサイズについては110V DC
---
