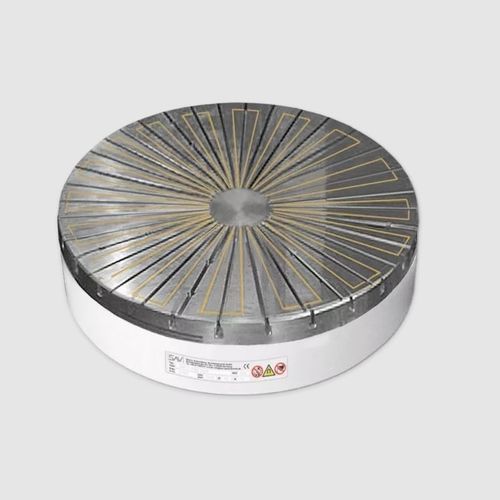

高い保持力を特徴とする電磁式円形チャックです。ポールプレートにラジアルT溝を加工して、ユニバーサル用やポールシュー用として使用することができます。
カルーセルタイプの内・外径研削盤で円筒形やリング形の工作物を研削する場合。また、形状や位置の公差が0.01~0.02mmの旋盤加工にも適しています。
円周上で同じポールピッチのため、リング状のワークにも対応可能
ピッチ円直径のポールピッチ35%相当までの最小幅のワークの場合
細いリングにも対応
ソリッドポールプレート
ラジアルポールポジショニングは、特にポールシューを使用する場合に適しています。この前提条件は、以下のような場合に工具や砥石の振れ止めに絶対必要なものです。
3面加工。DIN 650-10H10に準拠したTスロット(T)付きバージョンも用意されています。
ポールプレートに8mmの摩耗層
保護等級 IP 65
100 % デューティーサイクル
SAV 876.10コントロールユニットとの接続に適しています。
ご要望により、フランジ付きも可能です(SAV 248.90~248.94 参照)。
電磁式円形チャック SAV 244.40 - 800 - T - 110 V
指定 SAV番号 - A - バージョン - 定格電圧
定格保持力
120N/cm2、保持力コーディングスイッチによりコントロールユニットで制御可能。
定格電圧、推奨電圧
24 V DC 最大90 Wのパワー
その他のサイズについては110V DC
---
