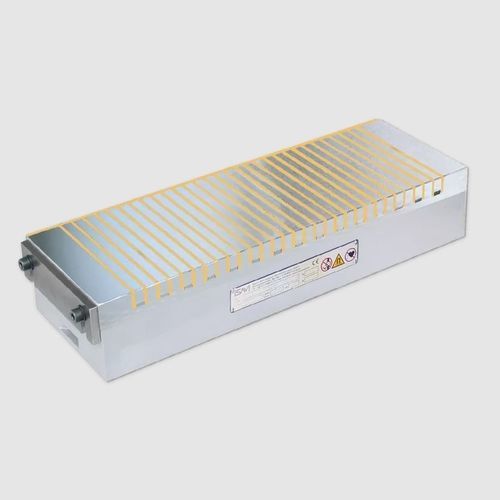

電永磁気チャック 243.42

長方形研削用

横方向に連続した磁極ピッチP＝13mm、18mm、25mmを持つ電磁チャック。 高い磁力、頑丈な設計、長寿命を特徴とするマグネットチャックです。ポールピッチは「真」のN極とS極を形成します。 形状や位置の公差が0.01～0.02mmのワークのユニバーサルチャック用。 ポールピッチに直交する主ワーク軸の場合 最小厚さx.5mmまでのワークピースに対応： 4.5 mm、P = 13 mm 6.0 mm P = 18 mmの場合 8.5 mm P = 25 mmの場合 平らなワークピース用 最小a： 25mm×25mm、P = 13mm 32 mm x 32 mm、P = 18 mmの場合 45 mm x 45 mm、P = 25 mmの場合 13mm、18mm、25mmのポール横ピッチのソリッドポールプレート。 "真の "N/Sポール間隔 ご要望に応じて、精度を高めるための水冷を装備 大型部品の除去を容易にする圧縮空気孔付き（接着） P = 18 mmまたは25 mm用（ご要望に応じて ポールプレートを狭い格子状にボルトで固定 極板の8mm摩耗層 両面にチャッキングスロット 1000mmを超える長さには、合意により固定用の貫通穴があります。 堅牢で水密性が高い 保護等級 IP 65 100 % デューティーサイクル SAV 876.10コントロールユニットとの接続に適しています。 電磁チャック SAV 243.42 - 2000 x 800 - 25 - 110 V 呼称 SAV番号 - A x B x P -定格電圧 公称粘着力： 90 N/sqcm、P = 13 mmポールピッチの場合 110 N/sqcm、P = 18 mmポールピッチの場合。 115N/sqcm, P = 25mmポールピッチの場合 粘着力コーディングスイッチにより、制御装置で制御可能 定格電圧、推奨： DC24V～64W 110 V DC（全サイズ共通
