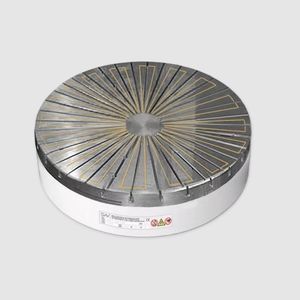

円形磁極ピッチのおかげで、電気磁気式円形チャックは薄い板でも強く、低い磁界が得られます。
主に回転テーブルを備えた内・外径研削盤で円盤状の工作物を研削する。薄いリングには使用できません。円形のポールピッチは、中央に配置されない複数のパーツの加工も可能です。また、形状や位置の公差が0.01~0.02mmの旋盤加工にも適しています。
円形ポールピッチで均一な分配を実現
円周上の保持力の
そのため、薄くて平らな部品に適している
(鋸の刃など)。
ピッチサークル上に複数のパーツを配置する
可能な直径
最小厚さまでのワークピース用:
2 mm、P = 5.5 mm
4 mm P = 9 mmの場合
8 mm P = 18 mmの場合
平らなワークピース用:
最小サイズ=45mm×45mm
細いリングには不向き
ポールピッチを "隙間なく "製作
ポールプレートを狭い格子状にボルトで固定
極板の8mm摩耗層
保護等級 IP 65
100 % デューティーサイクル
SAV 876.10コントロールユニットとの接続に適しています。
ご要望により、フランジ付きも可能です(SAV 248.90~248.94 参照)。

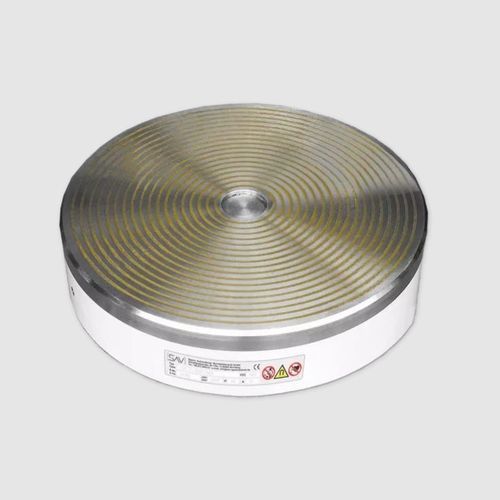

電磁式円形チャック SAV 244.41 - 800 - 18 - 110 V
呼称 SAV番号 - A - P - 定格電圧
定格保持力
80 N/cm2、保持力コーディングスイッチによりコントロールユニットで制御可能。
定格電圧、推奨電圧
24 V DC 最大90Wまで
110 V DC(全サイズ共通
---
