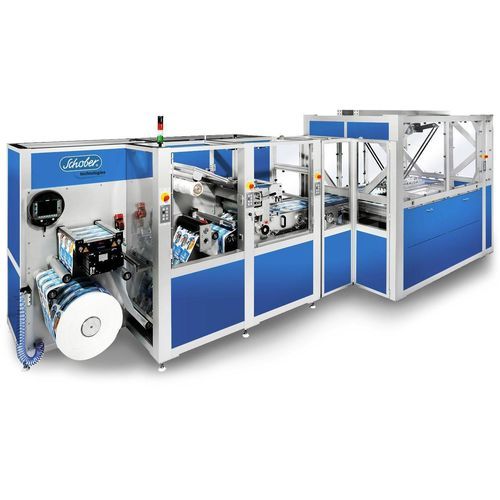

回転式切断機 RSM410 IML

フィルム用ホイルラベル

概要
RSM410 IMLは、インモールドラベル（IML）、ラベル、チケット、包装材の加工向けに設計されたコンパクトなロータリー切断・パンチングシステムです。インセット（in-setting）方式による印刷に対して常に位置合わせされた精密な切断を実現し、小〜中ロット生産に適しています。

革新的なVARICUTハイブリッド駆動技術
VARICUTハイブリッド駆動は、切断中に連続動作と断続動作を組み合わせます。in-settingモードでの処理により、切断は常に印刷と同期して行われ、デジタル印刷フィルムや包装材のフォーマット非依存な加工が可能です。

主な利点

• 高い稼働率と柔軟な処理能力
• 迅速な製品切替を可能にする短いセットアップ時間
• 新しい版型に対する追加の磁気シリンダ不要
• デジタル印刷ワークフローに最適

実績あるロータリー切断技術
本機は高精度で長寿命の磁気シリンダを高性能な切断ユニットに採用しています。磁気シリンダの特徴：

• プリセットの圧力設定
• 高精度ベアリングとベアリングブロック
• 切刃の摩耗を正確に補償するGap Controlシステム
• 磁気シリンダから印圧シリンダへの中央式クイックリフト（位置ずれなし）

真空制御による製品搬送
RSMは、切断されたIMLラベル搬送用の全表面真空ベルトを備えています。マルチ真空チャンバーシステムにより製品ハンドリングが向上し、輪郭や配置、材料の厚み変更に対する頻繁な調整が不要になります。

安全で効率的な製品ハンドリング（Spider）
ロボット化と自動化により、連続的で安全な積載と排出が可能です。自動排出は同一印刷物の異なる製品を積載し、ネストや混合サイズの製品を効率的に処理します。主な項目：

• 連続ウェブ速度 最大50 m/min（一般的なSpider構成）
• 専用のピック＆プレースプレート
• 異なる製品タイプ・形状を同期速度で安全にピックし、デュアルパイルボックスシステムへノンストップで積載

RSM IML－Twin Spider（高性能オプション）
Twin Spider構成は、より広いウェブ幅と高い速度に対応し、高性能処理を実現します：

• ウェブ幅 最大1,000 mm
• フォーマット長 最大1,220 mm
• 処理速度 最大100 m/min
• 自動レジスタ制御と直感的な操作パネルによる信頼性の高い連続運転
• 製品にやさしい効率的なハンドリングを実現するTwin-Sider技術

帯電防止装置
帯電防止ユニットは、ターゲット放電電極により高電位を放電し、材料やプロセス速度に関係なく静電気放電を確実に防止します。

セットアップ時間短縮 / 材料節約
ロール交換時の自動再位置合わせにより材料を節約し、スリッターのセットアップ時間を大幅に短縮します。

用途

• 食品包装や技術容器向けのインモールドラベル（IML）
• ラベル、チケット、各種包装材料
• デジタル印刷フィルム、フィルム、紙、段ボール、不織布の加工

特徴 / 技術仕様

• モデル / プラットフォーム：RSM410 IML / MX-DIGI-VARICUT
• 駆動方式：VARICUT hybrid drive（in-settingモードで連続と断続の切断を組み合わせ、常に印刷と同期）
• 磁気シリンダの特徴：プリセット圧力設定；高精度ベアリングとブロック；Gap Control；中央式クイックリフト
• 真空搬送：マルチ真空チャンバーシステムを備えた全表面真空ベルト
• ロボット化オプション：Spider / Twin Spider 自動積載（ピック＆プレース）
• 連続ウェブ速度（Spider構成）：最大50 m/min
• Twin Spider性能：ウェブ幅最大1,000 mm；フォーマット長最大1,220 mm；処理速度最大100 m/min
• 処理材料：デジタル印刷フィルム、包装材料、フィルム、紙、段ボール、不織布
• インモールドラベルの中〜小ロット生産向けに設計
