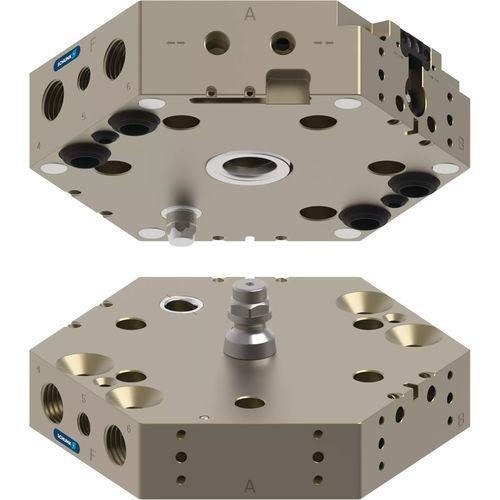

ロボット用工具交換装置 CPB

自動空気圧式

エア喪失時の自己保持機能を備えた空圧式ツールチェンジャーは、統合式ピストンスプリングにより隙間の形成を最小限に抑えます。 利点と特長 実証済みのロック機構 真空焼入れステンレススチール製のポジティブロック式自己保持ピン機構は、固定式ワークホルディングにおける20年以上の経験に基づいており、最大限の安定性と長寿命を提供します 統合エネルギー供給 追加の空圧フィードスルーは、ハンドリングモジュールとツールを確実に供給します。 組み付けが簡単 ロボット側とツール側に ISO 9409 に準拠した ISO インターフェースが統合されているため、迅速な組み立てが可能で、試運転にかかる労力を低減できます。 自動ツールチェンジャー CPB は、チェンジマスター（CPB-K）とチェンジアダプター（CPB-A）で構成されています。ロボットに取り付けられた CPB-K は、ツールに取り付けられた CPB-A を連結・分離します。空気圧で作動するクランプスライダーと高精度のロックピンが、確実な接続を保証します。適切なオプションモジュールにより、ツールはしっかりと連結されます。 1 ハウジング 高強度の硬化アルミ合金の採用で軽量化を実現 2 ロック機構 機能部品は硬化ステンレススチール製です。統合されたクランプスライダーにより、迅速かつ確実な接続が可能となっています。圧縮エア遮断時も自己保持。内蔵スプリングがマスターとアダプター間のギャップ形成を防止します。 3 ショートテーパー芯出し 4 ロッキング装置のセンサーをモニター 信頼性の高いプロセス監視用オプション 5 ステンレス鋼製圧力スプリング 6 取付けネジ これはインターフェースに直接取り付けられ、Mz 周辺のモーメントを確実に吸収します。
