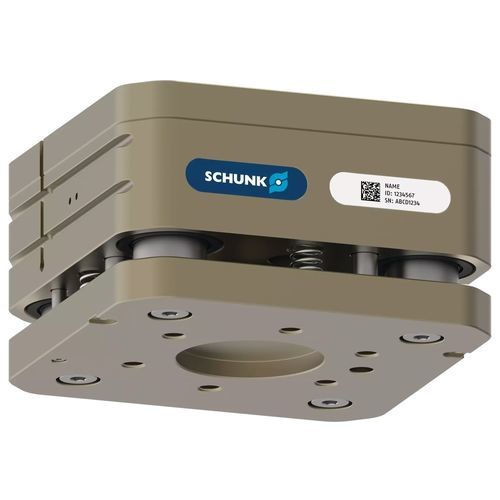

Z軸軸補償モジュール AGM-Z

ロボット用

Z 軸方向に柔軟性のあるモジュラー補正ユニットにより、高さの違いだけでなく、不正確さや公差も補正することができます。AGM 製品ファミリーの一員として、AGM-Z は AGM-XY および AGM-W と柔軟に組み合わせられるため、幅広い用途に対して常に適切な補正動作を提供します。 利点と特長 高ベアリング耐荷重 ボールガイドにより高荷重・高モーメントにも対応可能 最大の適応性 AGMシリーズのモジュール性により、XY および W との組み合わせが可能です。 ロック 定義済み、伸長または引き込み位置で確実にユニットをスイッチング 容易に調整できるスプリング力 スプリングを手動で低減 プロセスの安定性が向上 マグネットスイッチまたは近接センサーによる様々な検知オプションを使用 AGM-Z は、たとえば、あらゆる空間的方向での取り外しや収納プロセスに対して、Z 軸方向の補正を提供します。堅牢なボールガイドは、高い荷重やモーメントを扱う際に、最大限のベアリング負荷容量を確保します。統合式の圧力スプリングの硬さは、収納中に最適な接触圧力になるように調整できます。これは、追加で空圧シリンダーを稼動させることにより増加させることができます。モジュール式でコンパクトな設計のため、組み合わせが可能で、設置高さを節約できます。引き込み位置と引き出し位置は、マグネットスイッチまたは近接センサーによって監視されます。 1 ISO 取付けパターン ロボット側とツール側に設置することで、アダプタープレートを追加する必要もなく、ほとんどのタイプのロボットに簡単に取り付けることができます。 2 圧力スプリング 収納時のクランプ力を調整可能 3 モニター溝 引き込み状態と拡張状態のモニタリング 4 ボールガイド 最小のサイズで最大のモーメントを実現
