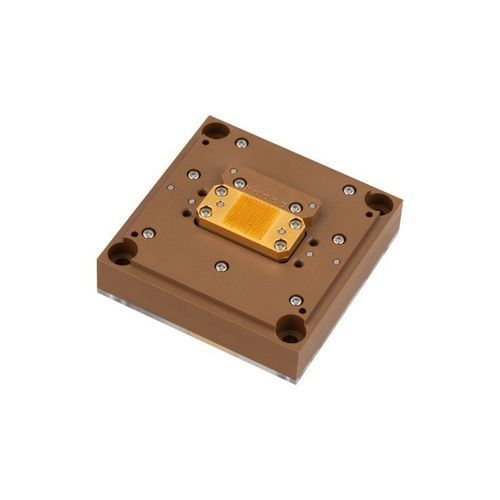

急流用プローブカード

大電流プローブカードは、車載向けデバイス（IGBTなど）の進化に伴い、エミッタ電極に数百A級の電流を流すケースが増えている現状に対応した製品です。従来のプローブでは複数のピンに負荷を分散しても限界があり、大電流測定における大きな課題となっていました。 精研の大電流プローブカードは、CNT（カーボンナノチューブ）技術を先端部に採用し、プローブの許容電流を大幅に向上。カード本体を金属構造にすることで、プローブだけでなくハウジングにも電流を流せる設計を実現し、ピンの負荷を低減。これにより、より安定した大電流測定が可能となりました。 - CNT技術＋金属ハウジング構造により、プローブの耐電流性を強化。ワイヤープローブに比べて端子長が短く、低インダクタンスを実現。 - ワイヤプローブの高さ（約30mm）に比べて、精研の垂直型プローブを使用したプローブカードは、高さを半分以下に抑えることで、特性を大幅に向上。 - ユーザーのチップハンドラーやテスターに合わせて柔軟に設計し、1台から製作可能。 用途例： - パワーデバイス（IGBT、SiC、GaNデバイス） - パワー半導体（高耐圧MOSFET、ダイオード） 関連製品： - 大電流技術：CNT（カーボンナノチューブ）を活用した表面処理技術により、電流負荷や熱耐性を強化し、大電流試験に対応可能なプローブです。 - HC-C ICソケット：HC-C（ハイカレントキューブ）を採用し、1端子あたりの許容電流に優れ、安定した通電性能を発揮します。 - ピンブロック（治具製作）：電子機器の検査・試験に不可欠なピンブロックは、プローブを正確に固定し、確実な接触を実現します。 特長・仕様： - CNT（カーボンナノチューブ）技術採用 - 金属ハウジング構造 - 高耐電流性・低インダクタンス - 高さを抑えた設計（従来比1/2以下） - カスタム対応可能
