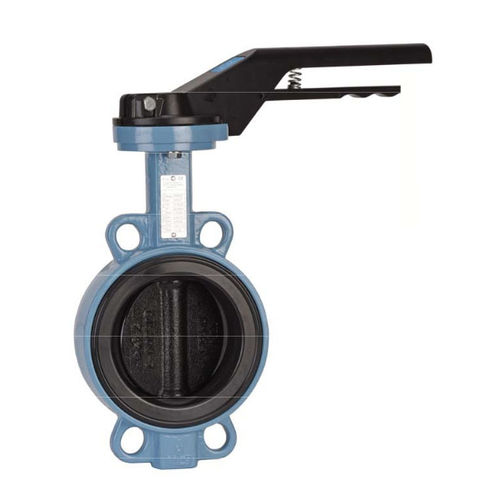

バタフライバルブ 1150 series

レバー絶縁水

1150シリーズはアイソレーションに使用されるロングネックで有名です。ISO5211の取付パッドを持ち、ウェハタイプのバルブです。DN450からDN1400までの範囲のISO PN10フランジを備えています。それは完全な交差の茎と同様に取り外し可能な座席を持っています。それは DN100 に達するステンレス鋼から成っているディスクを持っています。それは、ダクタイル鋳鉄エポキシでコーティングされたDN125から300までのディスクを使用しています。レバーはDN200までのロック装置が付属しており、9つのポジションが利用可能です。それは任意の位置で停止することができますが、DN250から300に欠けることはありません。 それは、30 x 30mmを測定する正方形のレバーと一緒に75mmを測定するステムエクステンションを持っています。ステムエクステンションとスクエアレベルは両方ともオプションです。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ウェーハタイプ - DN32/40 から 400 までのフランジ PN1Û/16 と DN40 から 400 までのクラス 150 (PN20) の間 (リクエストに応じて) - DN45ÛからDN1400までのPN10フランジをご用意しております。 - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 用途。 - 液体：冷水、温水、飲料水 - 最小および最大温度 Ts .20°C～+110°C - 最大圧力 Ps : DN300 までは 16 bar、DN300 以上は 10 bar (グラフ 5 ページ参照)
