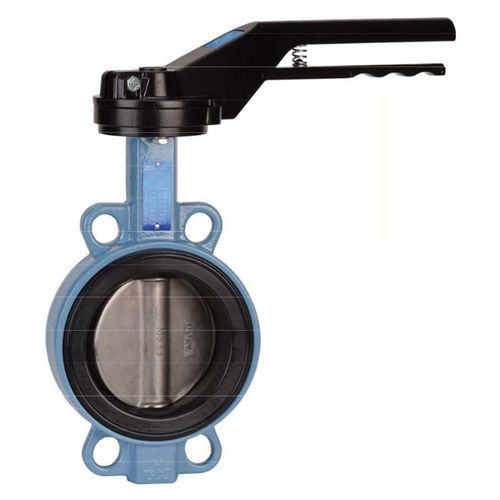

バタフライバルブ 1146 series
レバー絶縁酸用

バタフライバルブ
バタフライバルブ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
バタフライ
作動
レバー
機能
絶縁
使用流体
酸用
ボディー
ウェハー, IP65, 鋳鉄製, ステンレススチール製, EPDM
その他の特徴
ISO
呼び径

最大: 300 mm
(11.811 in)

最少: 40 mm
(1.575 in)

圧力

16 bar
(232.1 psi)

温度

最大: 90 °C
(194 °F)

最少: -10 °C
(14 °F)

詳細

このウェーハタイプのバタフライバルブは、アイソレーションのためのロングネック設計で、フルクロッシングステム、ウラヌスB6ディスク、取り外し可能なハイパロン®シートを備えています。DN200までのロック装置を備えた9ポジションレバーにより、どの位置でも動作を停止させることができます(DN250~300を除く)。色はRilsanコーティングされたRAL 5024で、厚さは250~300ミクロンです。バルブにはISO5211の取付パッドが付属し、オプションで75mmのステム延長と30x30mmの特殊キー用の角レバーが付属しています。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ウェーハタイプ - DN32/40 から 400 までのフランジ PN1Û/16 と DN40 から 400 までのクラス 150 (PN20) の間 (リクエストに応じて) - DN45ÛからDN1400までのPN10フランジをご用意しております。 - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 用途。 - 液体:冷水、温水、飲料水 - 最小および最大温度 Ts .20°C~+110°C - 最大圧力 Ps : DN300 までは 16 bar、DN300 以上は 10 bar (グラフ 5 ページ参照) 範囲 . - レバーはDN32からDN300まで - DN 350 から DN1400 までの裸の茎 - DN 32 から DN 1400 までの IP65 ギアボックスが可能 (Ref. 1197) - IP65 チェーンギアボックス (Ref. 1194) DN32からDN500まで

---

カタログ

CATALOGUE 2020
CATALOGUE 2020
364 ページ
