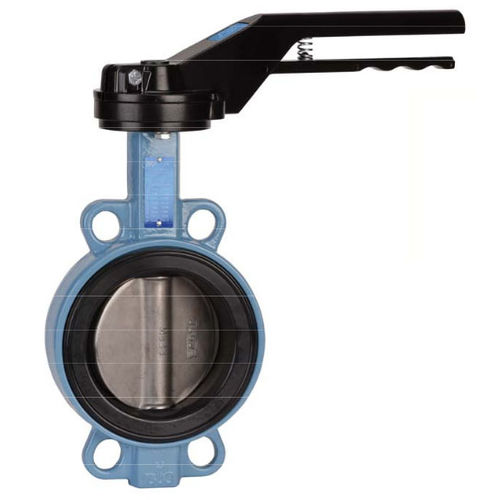

バタフライバルブ 1147 series

レバー絶縁ウェハー

このバルブは、長さ75mmのステム延長部と、特殊キー用に30x30mmの四角いレバーを備えています。ウェハタイプのバルブで、アイソレーションのための長いネックが特徴です。DN 40-300 1147シリーズは、フルクロッシングステムと取り外し可能なニトリルカルボキシルシートを採用しています。DN200までのロック装置付き9ポジションレバーとエポキシコーティングされたダクタイル鋳鉄製ディスクを装備しています。バルブはDN100までのステンレス製ディスクで、厚さは250～300ミクロン、ボディカラーはRAL5024のリルサンコーティングが施されています。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ウェーハタイプ - DN32/40 から 400 までのフランジ PN1Û/16 と DN40 から 400 までのクラス 150 (PN20) の間 (リクエストに応じて) - DN45ÛからDN1400までのPN10フランジをご用意しております。 - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 用途。 - 液体：冷水、温水、飲料水 - 最小および最大温度 Ts .20°C～+110°C - 最大圧力 Ps : DN300 までは 16 bar、DN300 以上は 10 bar (グラフ 5 ページ参照)
