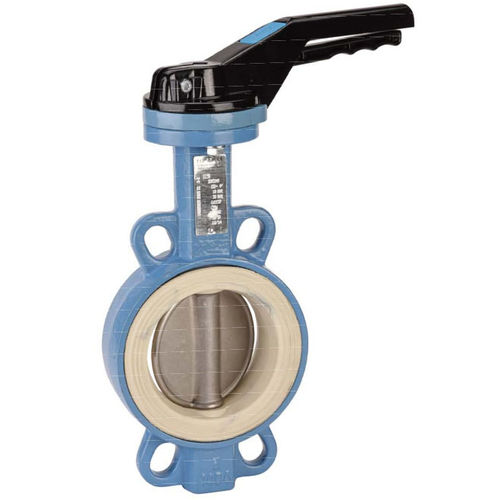

バタフライバルブ 1156 series

レバー絶縁オイル用

1156シリーズはスフェラコ社製で、アイソレーション用のロングネックと一体化したウエハータイプのバタフライバルブです。 ISO5211の取付パッドも内蔵しています。バルブのボディはリルサンコーティングされており、厚さは250ミクロンから300ミクロンまでの範囲です。フランジ間には、DN32/40から400までのISO PN10/16とDN40から400までのISO PN20 ANSI150があります。 また、フルクロスステム、着脱式シート、レバーはDN200までのロック装置で最大9つのポジションを持っていますが、DN250からDN300まではロックしません。1156シリーズは最大16バールの圧力容量を持っています。ステムの長さを75mmまで延長するオプションがあります。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ウェーハタイプ - DN32/40 から 400 までのフランジ PN1Û/16 と DN40 から 400 までのクラス 150 (PN20) の間 (リクエストに応じて) - DN45ÛからDN1400までのPN10フランジをご用意しております。 - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 用途。 - 液体：冷水、温水、飲料水 - 最小および最大温度 Ts .20°C～+110°C - 最大圧力 Ps : DN300 までは 16 bar、DN300 以上は 10 bar (グラフ 5 ページ参照)
