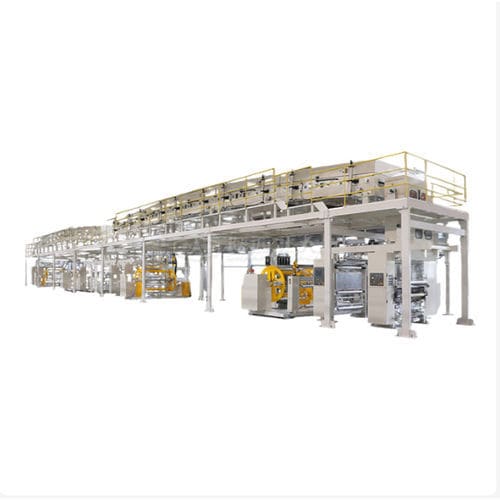

真空塗装ライン

自動自動車産業用乾式

概要
Shaanxi Beiren の産業用コーティング装置は、液体・粉体・真空蒸着コーティングに対応する自動巻取式（roll-to-roll）コーターです。マイクロメートルレベルの膜厚制御を実現し、管理された製造ラインでの高スループット生産に適しています。

特長

• クリーンルーム対応設計：100級相当の浄化システムによる異物管理
• 巻取：二局所のゼロスピード受け取りでコアのしわを排除
• 払出：二局所のフライングナイフ構造とエアー膨張軸で高速自動ロール交換を実現
• 自動ロールハンドリングとテンション制御により再現性のあるウェブトラッキング

塗布方式

• マイクロ凹凸ローラー塗布
• カンマローラー塗布
• スリット押出（スロットダイ）塗布
• リバースキス塗布
• ワイヤーバー塗布
• 多段ローラー塗布

主な用途

• 自動車製造 — プライマー、ベースコート、クリアコート（ボディパネル）；クラスA仕上げ向けの回転式帯電スプレー
• 電子機器・PCB組立 — コネクタ等を避けつつ精密に被覆するコンフォーマルコーティング
• 電池・新エネルギー — ±1 µm 管理のスロットダイによる電極スラリー塗布

性能

• 精密制御：PLC（タッチパネル HMI）によるレシピ運用
• 材質適合性：接液部はSUS316LおよびPTFEシールで耐溶剤・耐摩耗性を確保
• 帯電システム：巻き付き効果と転送効率を向上し材料ロスを低減

品質保証・試験
各機は出荷前にFAT（工場受入試験）を実施し、ドライ膜厚（DFT）整合性確認、クロスカット接着試験、制御・安全系の機能検証を行います。

技術仕様

• 粘度範囲 — 1 cP ～ 50,000 cP
• 噴霧圧力 — 2 ～ 7 bar
• コンベア/ウェブ速度 — 最大 10 m/min
• 転送効率 — 帯電システムで最大 90%
• 接液材料 — SUS316L、PTFE シール
• 制御系 — PLC（タッチパネル HMI）
• 安全・適合 — CE 機械指令、ISO 12944（防錆）

FAQ ハイライト

• オレンジピール：通常は粘度や噴霧圧の不適切が原因。粘度、圧力、溶媒のフラッシュオフ時間を調整
• メンテナンス：溶剤系は毎日のフラッシュ。シール類は月次点検、約2,000運転時間で交換目安
• 水/溶剤混合使用：専用の分離回路と洗浄プロトコルがない限り推奨されない
• 複雑3D形状の均一性：多軸ロボットとオフラインプログラミングでガン距離と垂直度を維持して達成
• 転送効率：方式依存（エアスプレー 30–40%、帯電 65–90%）

技術的特徴

• 浄化：100級相当の浄化システム
• 巻取/払出：自動ロール交換のための二局所設計
• 塗布オプション：ローラー、スロットダイ、キス、ワイヤーバー、多段ローラー
• 制御・監視：レシピ管理、リアルタイム DFT 監視、アラーム機能
