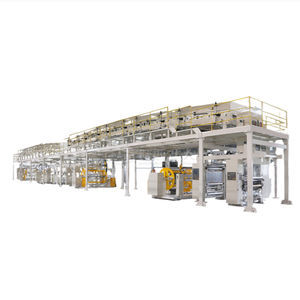

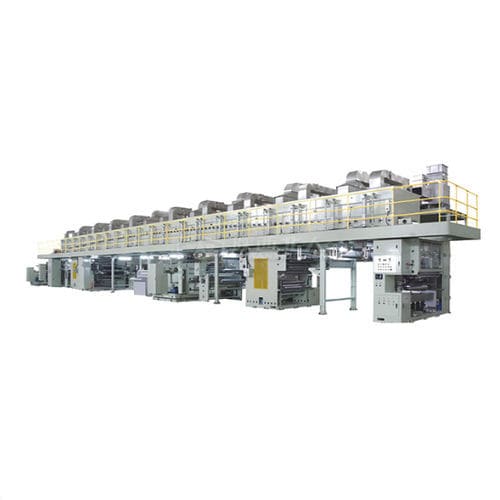

PETフィルム用ラミネート／コーティング装置

電子部品ラミネーション付き

製品概要
Shaanxi Beiren Printing Machineryの電磁シールドフィルムコーティング機は、柔軟基材上に導電性層を連続塗布するためのラインです。広幅ウェブの高精度コーティング制御と、導電性塗膜の安定硬化を実現する長手多ゾーン乾燥炉を備えています。

主要能力
本ラインはPET（単層・二層）基材に対応し、極薄の民生用フィルムから重量級の産業用シールド材まで対応可能な塗布ウェット量を制御します。加熱方式と独立ゾーン制御により再現性の高い結果を得られます。

特徴と利点

• 全幅にわたる精密なウェブハンドリングと均一な塗布。
• マイクロコンケーブ＋コンマブレード塗工でウェット量10–150 g/m²を実現。
• 24 m炉（6×4000 mm）、6つの独立温度ゾーンにより表面のスキン形成を防ぎ適切な硬化を確保。
• 温風、蒸気、熱油、天然ガス、電気など複数の加熱方式を選択可能。
• 生産速度は最大60 m/minまで調整可能で、生産性と品質のバランス設定が可能。

塗工・乾燥オプション
塗工方式：マイクロコンケーブ＋コンマブレード。
塗工ウェット量範囲：10–150 g/m²。
乾燥炉：6ゾーン×4000 mm＝合計24,000 mm、6独立温度ゾーンによる精密制御。
利用可能な加熱/乾燥方式：

• 熱油加熱 — 温度プロファイルが安定。
• 蒸気加熱 — エネルギー効率の高い選択肢。
• 熱風加熱 — 溶剤の迅速蒸発を促進。
• 天然ガス加熱 — 工場のエネルギー条件に応じた選択肢。
• 電気加熱 — 代替エネルギーオプション。

本ソリューションを選ぶ理由
本システムは均一な導電性、後工程（抜き加工、ラミネート等）に耐える信頼できる密着性、高い表面品質を提供するよう設計されており、フレキシブル基板、車載レーダー／センサー、医療画像機器等の厳しいEMI用途に適しています。

用途

• コンシューマーエレクトロニクス：スマートフォン、ウェアラブル、フレキシブルデバイス向けの超薄型シールドフィルム。
• 自動車電子機器：ECU配線、センサーハウジング、レーダー部品向けフィルム。
• 医療機器：画像機器のライニング等、広幅導電材料の医療用途。

品質と製造
Shaanxi Beirenは塗布の均一性、密着性、表面欠陥のオンライン品質管理を組み込み、堅牢な機械設計と豊富な製造経験により安定した稼働と再現性のある生産結果を確保します。

技術仕様

• 基材（第1）：PET 50–100 μm
• 基材（第2）：PET 15–100 μm
• 装置速度：最大 60 m/min
• 塗布幅オプション：1350 mm / 1650 mm / 1950 mm
• 最大巻取径（アンウィンド）：Φ800 mm
• 最大巻取径（リワインド）：Φ800 mm
• 塗工方式：マイクロコンケーブ＋コンマブレード
• 塗布ウェット量範囲：10–150 g/m²
• 炉構成：6ゾーン×4000 mm＝合計24,000 mm
• 加熱オプション：熱油 / 蒸気 / 熱風 / 天然ガス / 電気
