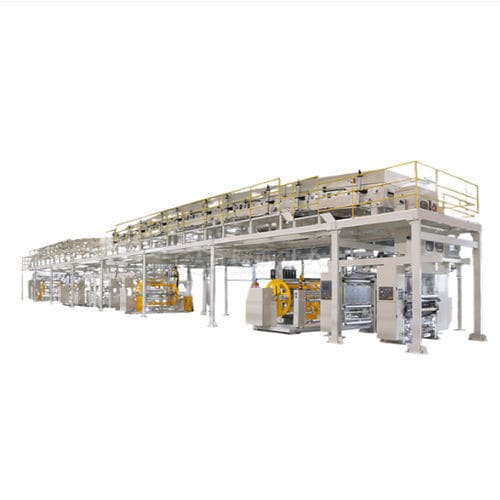

接着剤ラミネート／コーティング装置

PETフィルム用電子部品梱包用

製品概要
Shaanxi Beiren Printing Machinery の電子カバー テープ塗工機は、SMT 梱包用カバーテープ向けに設計された高精度ラインです。コーマブレードとスクリーンローラーの二方式を一体化し、最大 120 m/min の処理速度、ESD 対応構造、光学的クリア性と剥離力要件を満たすための多段乾燥構成を備えています。複数の塗工幅と大径ロールに対応し、連続生産に適しています。

主な特長

• 二重塗工の統合：コーマブレードとスクリーンローラーを1台で実現し、工程の柔軟性を提供
• 高生産性：最大 120 m/min の運転速度
• 塗工幅の選択肢：1350 / 1650 / 1950 mm
• 大径巻取・巻戻し対応：長尺ロールの処理（アンワインド Φ1000 mm、リワインド Φ1200 mm）
• 多段乾燥炉：加熱源を選択可能で溶剤蒸発を制御しヘイズを低減
• 帯電防止、導電性、曇り防止など機能性塗工に対応

高度な塗工技術

• コーマブレード方式：30–70 g/m² の塗布重量に対応し、厚めの接着層で均一な膜厚を実現
• スクリーンローラー方式：10–40 g/m² の薄膜塗布に適し、ミクロンレベルの均一性を提供

乾燥と炉の構成
ローラー式と吊り下げ式ホットエア炉を組み合わせた配置で、9 ゾーンの多段構成により溶剤除去と光学的クリア性を制御します。加熱方式は、熱油、蒸気、ホットエア、天然ガス、電気の選択が可能です。

主要仕様

• 基材：PET 複合フィルム、30–50 μm
• 運転速度：最大 120 m/min
• 塗工幅：1350 mm / 1650 mm / 1950 mm
• 最大アンワインド径：Φ1000 mm
• 最大リワインド径：Φ1200 mm
• 塗工方式：Comma blade + スクリーンローラー
• コーマブレード塗布量：30–70 g/m²
• スクリーンローラー塗布量：10–40 g/m²
• 炉構成：ローラー式＋吊り下げ式ホットエア
• 総炉長：36,000 mm（9 ゾーン × 4,000 mm）
• 乾燥／加熱源：熱油、蒸気、ホットエア、天然ガス、電気

用途

• 受動部品用の加熱活性型接着カバーテープ（抵抗、コンデンサなど）
• 熱に敏感な部品向けの圧着型帯電防止テープ（LED、フラッシュメモリなど）
• ESD 対策包装や曇り防止処理向けの導電性・機能性塗工

製造、R&D、品質
Shaanxi Beiren Printing Machinery は長年の機械製造実績、主要部品の社内加工、専任の R&D チームを有します。設置サポート、操作員教育、配合相談などのサービスを提供し、均一な剥離力、ESD 性能、光学的クリア性を確保します。

FAQ（技術ポイント）

• システムの違い：コーマブレードは高めの塗布量（30–70 g/m²）に対応、スクリーンローラーは薄膜の精密塗布（10–40 g/m²）に適す。両方式を統合しているため別ラインが不要。
• 乾燥オプション：熱油、蒸気、ホットエア、天然ガス、電気。多段炉（9 ゾーン × 4 m）で溶剤蒸発を最適化。
• 対応幅：1350 mm、1650 mm、1950 mm。
• 技術サポート：R&D チームが設置指導、操作員教育、配合アドバイス、トラブルシュートを提供。
