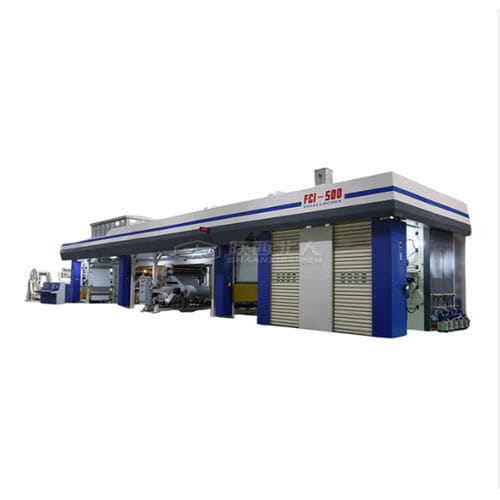

セントラル ドラム式フレキソ印刷機

4色6色8色

概要
Shaanxi Beiren Printing Machinery Co., Ltd. の Satellite フレキソ印刷機は、柔軟包装およびラベル印刷向けに設計された中鼓式（CI）プレスです。CI 構成により被印字材を大口径の中央ドラムに密着させ、従来のインライン機で発生しやすいウェブ移動や位置ずれを低減します。多層フィルム、熱に敏感な基材、シュリンクスリーブ用途に適しています。

主な製品データ

• タイプ: Satellite フレキソ印刷機
• 印刷幅: 390 mm - 800 mm
• 印刷材料: 薄膜、不織布、紙
• 対象業界: 軟包装、ラベル印刷
• 最大速度: 500 m/min
• 色数構成: 4、6、8、10 色

性能と精度
CI 構造はウェブ張力とドラム温度の安定を保持し、最大 500 m/min の速度でも色間位置合わせを ±0.1 mm 内に保ちます。中央ドラムの支持により LDPE、BOPP、透湿性フィルムなどの熱に敏感な基材の伸びや破断を最小限に抑えます。

用途

• 軟包装: スタンドアップパウチ、多層冷凍食品袋、スナックラッパー向けの多層フィルム。
• 衛生・パーソナルケア: 12–15 µm の超薄型透湿フィルム（オムツ、衛生用品）など、基材の完全性が重要な用途。
• ラベル・シュリンクスリーブ: PVC、PETG、OPS シュリンクフィルムへのリバース印刷で高インク被覆や収縮制御が必要な案件。

機械設計と駆動技術
二重壁の温度管理された中央ドラムはミクロンレベルの公差で加工され（TIR < 0.01 mm）、高精度を実現しています。ギアレスのダイレクトドライブサーボにより各版胴・アニロックスに独立駆動を与え、バックラッシュを排除し、印刷リピート長の柔軟性を提供します。

インク管理と乾燥
カーボンファイバー製の閉鎖式ドクターブレードにより、溶剤系・水性・UV インクいずれでも安定したインク供給と粘度管理が可能です。高流速のホットエア乾燥トンネルと色間乾燥により硬化効率を高め、水性インクを高速で使用できます。

製造、品質、信頼性
Shaanxi Beiren Printing Machinery Co., Ltd. が 30,000 m² の組立工場で製造しており、60 年以上の製造実績を持ちます。適切なメンテナンスにより中央ドラムの寿命は 20 年以上が見込まれます。

品質管理

• 中央ドラムの偏芯確認（TIR < 0.010 mm）
• 最高速度での動的登録精度テスト
• フレーム剛性のための振動解析
• 乾燥効率と溶剤保持の検査
• 段取り時間の検証

運用上の利点

• スリーブ技術と自動位置合わせにより段取り時間を短縮（例：8 色のジョブで 15 分未満）。
• 熱回収を備えた統合乾燥により省エネルギーと VOC 排出低減を実現。
• ギアレスサーボ駆動と精密な登録により材料ロスを低減し生産の柔軟性を向上。

技術仕様

• 機械タイプ: Satellite フレキソ印刷システム
• 印刷幅: 390 mm - 800 mm
• 最大速度: 500 m/min
• 色数: 4、6、8 または 10 色
• 印刷材料: 薄膜、不織布、紙
• 登録精度: ±0.1 mm
• 対象業界: 軟包装、ラベル印刷
• 中央ドラム TIR: < 0.01 mm
• 温度管理: チラー/ヒーター接続の二重壁ドラム、表面温度約 30–35 °C
• 駆動方式: ギアレスダイレクトドライブサーボ、各シリンダー独立駆動
• ドクターブレード: 閉鎖式カーボンファイバーシステム
• 基材取り扱い: 熱に敏感な超薄膜の伸び・破断を最小化する設計
