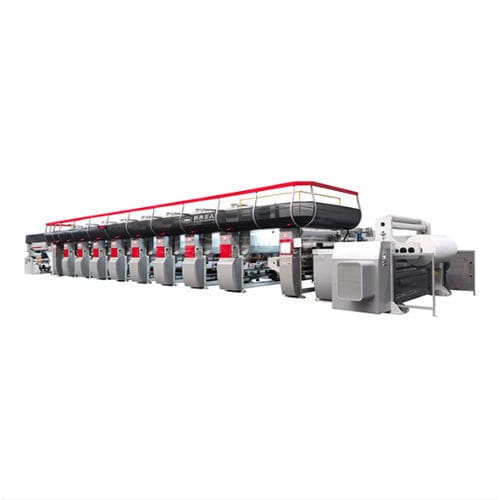

セントラル ドラム式フレキソ印刷機

6色7色8色

製品概要
柔軟性のあるフィルムおよび不織布向けの高品質印刷に対応した中央印圧（CI）フレキソプレス。CIドラム構造とギアレスのサーボ駆動を組み合わせることで、安定したウェブ制御、正確な位置決め、高い生産性を確保します。BOPP、PET、LDPE、ラミネートフィルムなどの各種基材に対応し、食品接触用途向けの残留溶剤管理も考慮されています。

主な特長

• 中央印圧（CI）ドラム設計によりウェブ安定性と均一な色再現を実現。
• ギアレス・ダイレクトドライブ（サーボ）による繰り返し長の無段階変化と精密速度制御。
• 8色ユニット（6～10色に構成可能）で複雑なデザインやスポットカラーに対応。
• セラミックアニロックスローラを備えた密閉型チャンバードクターブレード方式により均一なインク供給と清掃性向上。
• ステーション間乾燥機を備えた高速ホットエア乾燥で効率的に乾燥。
• ロードセルによる高精度テンションコントロールでウェブ切断や基材の変形を最小化。
• スリーブ方式による素早い切替で短納期ジョブの廃棄低減（切替廃棄典型値100m以下）。
• 囲い込み型換気と溶剤管理により食品対応の残留溶剤レベルを確保。

用途
食品・飲料の包装（レトルトパウチやラミネート構造含む）、衛生用品（紙おむつや衛生用品の通気性バックシート）、産業用バッグ、充填・封止袋（form-fill-seal）およびBOPP、PET、LDPE、PA、多層フィルムなどの汎用フレキシブル包装に適しています。

性能と運用上の利点
最大稼働速度600 m/minでありながら±0.1 mmの厳しい位置合わせ精度を維持。CI構成により伸縮性のあるフィルムでも色安定性を確保。自動監視およびオプションのビデオ検査によりリアルタイムで欠陥検出が可能で廃棄物を低減。超薄膜から厚手フィルムまで対応し、ラミネーションや121°Cまでの滅菌処理などの下流工程にも耐え得る設計です。

技術仕様

• 印刷幅：1330 mm
• 最大速度：600 m/min
• 色数：8色ユニット（構成6～10）
• 基材タイプ：LDPE、BOPP、PET、PA、不織布、ラミネートフィルム
• 繰り返し長：無段階（ギアレスサーボ駆動）
• 位置決め精度：±0.1 mm
• インクシステム：密閉型チャンバードクターブレード＋セラミックアニロックス
• 乾燥方式：ステーション間乾燥機を備えた高速ホットエア
• テンション制御：高精度ロードセルシステム
• 駆動方式：ギアレスダイレクトドライブ（サーボ）
• 残留溶剤レベル：<10 mg/m²（食品対応）

品質、信頼性と製造
CIドラムとプレートマンドレルにより最小限の振れで鮮明なドット再現を実現する精密設計。精密加工と産業用コンポーネントで長時間稼働に対応し、安定した印刷品質と保守の簡素化を図っています。オプションの検査・監視システムにより安定した出力と廃棄低減を支援します。
