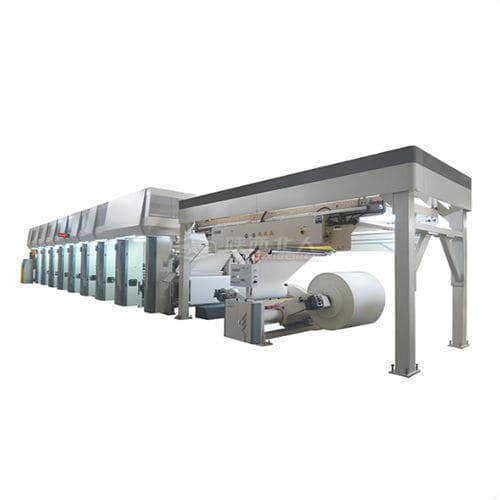

インラインフレキソ印刷機 8色プラスチック製フィルム用紙用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インライン
- 色数
- 8色
- 応用
- 紙用, プラスチック製フィルム用, 段ボール用, Web
- その他の特徴
- 梱包用, ロールツーロールタイプ, UV乾燥付き, 熱風乾燥
詳細
概要
フルサーボ制御・駆動システムを採用。印刷ユニットは片持ち梁マナ構造（スリーブ方式）を採用しています。プレアライメント、自動圧力調整、受注管理、自動洗浄などの高度機能を統合。CE認証取得。水性インキやアルコール可溶性インキに対応し、伸びやすい材料や表面が粗い紙など各種紙・フィルムの印刷に適しています。低排出・環境配慮型で生産コストの削減に寄与します。
製品概要
Shaanxi Beiren Printing Machinery Co., Ltd. のカスタムフレキソ印刷機は、特定の基材、インキ体系、製造工程に合わせて設計されています。高い位置合わせ精度と迅速な段替えを実現するため、モジュール式乾燥システムと柔軟なウェブハンドリングを組み合わせ、薄膜、表面が粗い紙、特殊素材の処理を行いながら設備総合効率（OEE）を最大化します。
主な特長
用途
食品・医薬向けフレキシブルパッケージ
熱に敏感な基材（例：12μm PETやBOPP）を取り扱います。チルドラムや精密な張力制御を組み込み、材料損傷を防止。インラインの溶剤残留監視により食品安全基準への対応を支援します。
段ボールのプレ/ポスト印刷
ボードの反りやワイドフルート構造に対応する真空搬送システムを備え、フレキソの速度利点を維持しつつオフセットに匹敵する高画質多色印刷を提供します。
衛生・サニタリー製品
低張力のウェブ経路で不織布の風合いを保持しながらワイドウェブ印刷を実行。インラインのエンボスユニットは通過抜けを防ぎつつ良好なインキ定着を提供します。仕様により400 m/minを超える速度に対応可能です。
技術仕様（表）
パラメータ | 範囲/仕様
ウェブ幅 | 330mm - 1600mm+（カスタマイズ可）
印刷速度 | 最大400 m/min+（乾燥構成に依存）
位置合わせ精度 | ±0.1 mm
駆動方式 | ギアレス ダイレクトサーボドライブ
対応インキ | 水性、溶剤系（アルコール可溶）、UV/LED硬化型
乾燥オプション | 熱風 / 赤外線 / UV-LED（モジュール式）
張力制御 | クローズドループロードセル（超薄膜で20 N程度まで対応）
段替え時間 | 15分未満（スリーブ技術使用時）
制御インターフェース | 高度なHMI、ジョブメモリ、リモート診断対応
認証 | CE認証取得
高度な技術特性
モジュール式乾燥システムは基材の熱感度に合わせて較正され、変形を防ぎます。耐腐食性のインキ回路は特定のインキ化学に対応するよう設計されています。高度な張力制御は、空圧シリンダーとロードセルのフィードバックを備えたダンサーロールを使用し、高弾性材料のネックインやシワを防止します。
品質管理
企業および製造能力（製品関連）
Shaanxi Beiren Printing Machinery Co., Ltd. はコンバーティング機器製造で60年以上の経験を有し、30,000 m²の組立工場で年200台以上を生産、100名以上のシニアエンジニアによる研究開発チームを擁します。主要部品は広範なマシニングセンターで社内製造されています。
仕様
フルサーボ制御・駆動システムを採用。印刷ユニットは片持ち梁マナ構造（スリーブ方式）を採用しています。プレアライメント、自動圧力調整、受注管理、自動洗浄などの高度機能を統合。CE認証取得。水性インキやアルコール可溶性インキに対応し、伸びやすい材料や表面が粗い紙など各種紙・フィルムの印刷に適しています。低排出・環境配慮型で生産コストの削減に寄与します。
製品概要
Shaanxi Beiren Printing Machinery Co., Ltd. のカスタムフレキソ印刷機は、特定の基材、インキ体系、製造工程に合わせて設計されています。高い位置合わせ精度と迅速な段替えを実現するため、モジュール式乾燥システムと柔軟なウェブハンドリングを組み合わせ、薄膜、表面が粗い紙、特殊素材の処理を行いながら設備総合効率（OEE）を最大化します。
主な特長
- フルサーボ制御・駆動システム — ギアレスダイレクトドライブにより無限の印刷リピート長と、加減速時でも±0.1 mm以内の位置合わせ精度を実現。
- 片持ち梁スリーブ構造 — 印刷シリンダーやアニロックスローラー用スリーブ交換により、15分未満のクイックチェンジを可能にします。
- インテリジェントオートメーション — プレアライメント、自動圧力調整、受注管理、HMIジョブメモリ、自動洗浄システムを装備。
- インキ互換性の柔軟性 — 水性、溶剤系（アルコール可溶）およびUV/LED硬化インキをサポート。乾燥はモジュール式（熱風、赤外線、UV-LED）。
用途
食品・医薬向けフレキシブルパッケージ
熱に敏感な基材（例：12μm PETやBOPP）を取り扱います。チルドラムや精密な張力制御を組み込み、材料損傷を防止。インラインの溶剤残留監視により食品安全基準への対応を支援します。
段ボールのプレ/ポスト印刷
ボードの反りやワイドフルート構造に対応する真空搬送システムを備え、フレキソの速度利点を維持しつつオフセットに匹敵する高画質多色印刷を提供します。
衛生・サニタリー製品
低張力のウェブ経路で不織布の風合いを保持しながらワイドウェブ印刷を実行。インラインのエンボスユニットは通過抜けを防ぎつつ良好なインキ定着を提供します。仕様により400 m/minを超える速度に対応可能です。
技術仕様（表）
パラメータ | 範囲/仕様
ウェブ幅 | 330mm - 1600mm+（カスタマイズ可）
印刷速度 | 最大400 m/min+（乾燥構成に依存）
位置合わせ精度 | ±0.1 mm
駆動方式 | ギアレス ダイレクトサーボドライブ
対応インキ | 水性、溶剤系（アルコール可溶）、UV/LED硬化型
乾燥オプション | 熱風 / 赤外線 / UV-LED（モジュール式）
張力制御 | クローズドループロードセル（超薄膜で20 N程度まで対応）
段替え時間 | 15分未満（スリーブ技術使用時）
制御インターフェース | 高度なHMI、ジョブメモリ、リモート診断対応
認証 | CE認証取得
高度な技術特性
モジュール式乾燥システムは基材の熱感度に合わせて較正され、変形を防ぎます。耐腐食性のインキ回路は特定のインキ化学に対応するよう設計されています。高度な張力制御は、空圧シリンダーとロードセルのフィードバックを備えたダンサーロールを使用し、高弾性材料のネックインやシワを防止します。
品質管理
- 工場受入試験（FAT）で速度変化時の位置合わせ安定性を確認。
- 最大速度での振動解析により機械的安定性を確認。
- 乾燥効率は速度とインキ量の要件に合わせて検証。
- 張力の一貫性はスプライシングサイクルで試験し、無変速での段替え信頼性を確認。
企業および製造能力（製品関連）
Shaanxi Beiren Printing Machinery Co., Ltd. はコンバーティング機器製造で60年以上の経験を有し、30,000 m²の組立工場で年200台以上を生産、100名以上のシニアエンジニアによる研究開発チームを擁します。主要部品は広範なマシニングセンターで社内製造されています。
仕様
- ウェブ幅: 330mm - 1600mm+（カスタマイズ可）
- 印刷速度: 最大400 m/min+（乾燥構成に依存）
- 位置合わせ精度: ±0.1 mm
- 駆動方式: ギアレス ダイレクトサーボドライブ
- 対応インキ: 水性、溶剤系（アルコール可溶）、UV/LED硬化型
- 乾燥オプション: 熱風 / 赤外線 / UV-LED（モジュール式）
- 張力制御: クローズドループロードセル（超薄膜で20 N程度まで）
- 段替え時間: 15分未満（スリーブ技術時）
- 制御インターフェース: 高度なHMI、ジョブメモリ、リモート診断
- 認証: CE認証取得
