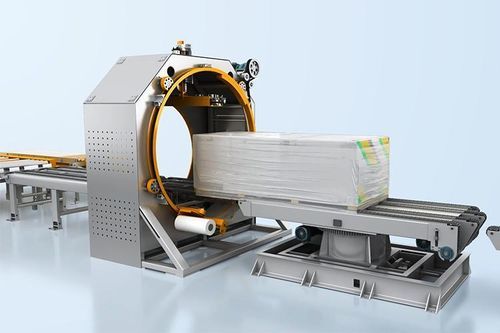

横型ストレッチ包装機 QS1200

自動機械式ブレーキ付き円筒形製品用

概要
HSW-2000は、長尺物や大きな製品の六面ラップと搬送を行う水平ストレッチ包装機です。連続包装ライン向けに設計されており、軸方向と周方向のラップにより保管・輸送時の荷崩れを防止します。

用途

• プラスチック・PVC製プロファイル
• アルミ押出材・板材
• パイプ・管状製品
• ドアパネル、建築資材、長尺プロファイル
• 防塵・防湿が必要な工業部品

主な特長

• 軸方向および周方向の巻取が可能な水平オービタルリング
• セミオートからフルオート、C-Style（C-Ringer）オプション対応
• フィルム張力と事前伸長（150–250%）の調整で高い締付け効果
• フィルム切断は空気式／電気式、電熱ワイヤーカッターの選択可
• タッチパネル制御と周波数制御によるリング回転で工程の再現性を確保

技術仕様

• 荷姿寸法: L2400 × W1200 × H950 mm（カスタマイズ可）
• リング径: 2000 / 2200 mm（カスタマイズ可）
• 最大積載質量: 2000 / 2500 / 3000 / 3500 / 4000 kg（選択・カスタム可）
• 電源: 380 V / 3P ±10% PE、50/60 Hz
• リング回転速度: 35 rpm（周波数制御）
• 設備容量: 30 kW（カスタマイズ可）
• フィルム巻取り寸法: 500 × 260 mm、フィルム厚: 17–35 µm
• フィルム事前伸長: 150–250%
• キャリッジ形式: 機械式 / DC / AC
• 駆動方式: ローラー / チェーン / ベルト / チェーンプレート
• フィルムロール重量: 15 / 20 / 25 kg
• レギュレータ: 減衰調整、無段階速度調整

オプション・カスタマイズ

• 製品寸法に合わせたリング径や積載容量のカスタム対応
• 駆動方式・駆動機構の選択（AC/DC/機械式）
• 自動／手動のフィルム切断・シールシステム
• コンベヤ、インデックステーブル、前後工程機器との統合
• 安全インターロック、ガード、CE適合オプション
