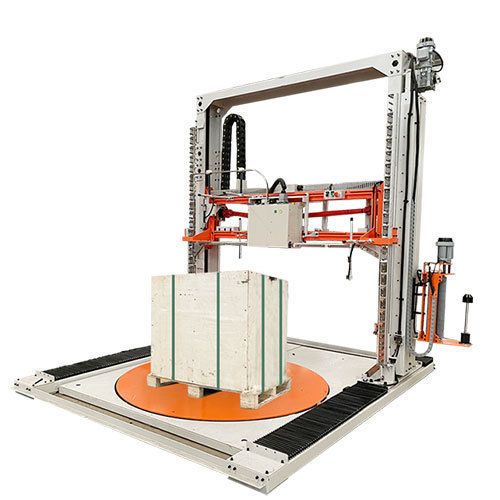

垂直ストレッチ包装機 DH-DDMC

自動機械式ブレーキ付き食品および飲料産業用

製品概要
上部ソード（剣）貫通式の梱包ベルト装置と自動ラッピング装置を組み合わせた一体型の巻き包装・梱包ベルト機です。巻き取りと梱包ベルト掛けを同時に行え、90°回転機構により荷姿に対して1方向または2方向でのベルト掛けが可能で、積載物の固定性を向上させます。縦方向のパレットベルト掛けは、パレットサイズに応じて2面または4面へのベルト掛けに対応します。オプションで段ボール製コーナープロテクターの装着機を追加可能です。

特長

• グラフィックHMIを採用し、操作が直感的で簡単
• テンションはカスタマイズ可能で、巻き取りは多様な包装要件に合わせて調整可能
• 簡潔なトラブルシューティングガイドにより効率的な原因特定と迅速な生産復旧が可能

仕様 / 技術仕様

• 寸法：3000 × 4750 × 3500 mm
• 出力：5000 W
• フィルム出力速度：3 m/s
• 電源：3相5線 AC 380V/50Hz
• ベルト間隔：カスタマイズ可能
• 機械総重量：2100 kg
• 糸通し高さ：生産ライン／ターンテーブル高さに準拠
• 対応最大パレット寸法：L1200 × W1200 × H120 mm
• ターンテーブル高さ：80 mm
• 有効包装高さ：800–2500 mm
• フィルム切断方式：ブレード
• ベルト張力：20–250 kg（200–2500 N）
• ストレッチフィルム厚さ：15–25 μm
• ベルト材質：PET
• フィルム仕様：外径 250 mm
• ベルト仕様：幅 16 mm
• 追加ベルト幅オプション：500 mm
• ベルト厚さ：0.7–0.9 mm
• コア径：∮76.2 mm
• コア：紙コア 406 mm、20 kg/ロール
• ターンテーブル直径：1800 mm
• ターンテーブル耐荷重：2000 kg
• フィルムキャリッジタイプ：プリストレッチフィルムキャリッジ、伸長率250%
• 昇降方式：ラック＆ピニオン
• 包装速度：15–25 パレット/時
• パレット穴／キー溝要求：幅 120 mm、高さ 80 mm
