ステッピングモーター 20BYGH

2相ステッピング二相500 V

製品名

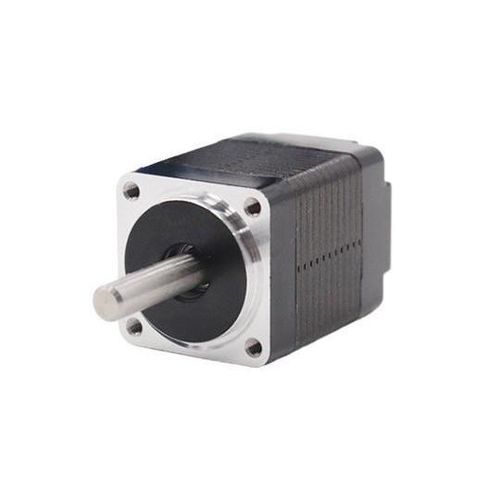

20BYGH 1.8° 2相 オープンループステッピングモーター（20BYGHシリーズ）

概要
上海Siheng Motor Manufacturing Co., Ltd. 製の2相オープンループステッピングモーターです。1.8°のステップ角で、定電流駆動および2相励磁で動作するよう設計されています。産業用オートメーション、ロボット、小型機械の各種モーションコントロール用途に合わせ、コンパクトな複数の長さとトルク/電流構成で提供されます。

対応モデル

• 6モデル：20BYGH224-0204 ～ 20BYGH248-0604（モーター長さ 24〜48 mm）

主な特長

• ステップ角：1.8°
• 動作：2相、オープンループ
• 駆動方式：定電流駆動
• 励磁方式：2相
• 絶縁耐圧：500 V
• 絶縁抵抗：100 Ω

仕様 / 技術データ

• モデルシリーズ：20BYGH
• モデル範囲：20BYGH224-0204 ～ 20BYGH248-0604
• 定格電圧：2.6 - 8.1 V
• 定格電流：0.2 - 0.6 A
• 保持トルク：0.1 - 0.48 kg·cm
• 重量：40 - 110 g
• モーター長さ：24 - 48 mm
• 駆動タイプ：定電流
• 励磁：2相
• 絶縁耐圧：500 V
• 絶縁抵抗：100 Ω
