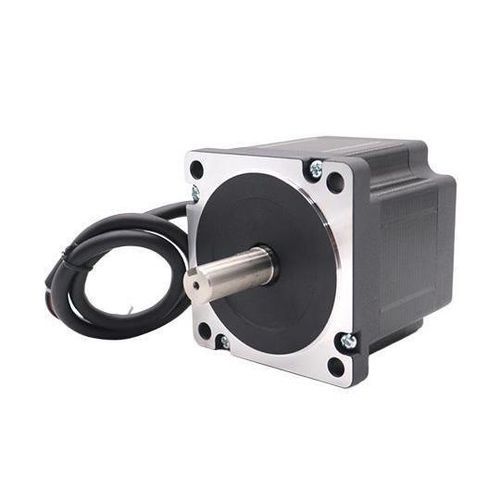

ステッピングモーター 86BYGH1.8

2相ステッピング二相24V

製品概要
86BYGH1.8シリーズは、Shanghai Siheng Motor Manufacturing Co., Ltd. 製のステップ角1.8°、2相（バイポーラ）開放型ステッピングモーターで、60〜160 mm の長さをカバーする5モデルで提供されます。産業用のモーションコントロールへの組み込みや部品選定に必要な主要な電気・機械仕様を備えています。

モデル

• 5モデル：86BYGH260-3004 〜 86BYGH2160-4004（モーター長さ：60、80、100、120、160 mm）

電気・機械仕様

• ステップ角：1.8°/step
• 相数：2相（バイポーラ）
• 定格電圧：3.3〜6.9 V
• 定格電流：3〜4 A
• 保持トルク：2.8〜12 kg·cm
• 重量：1,700〜5,500 g
• モーター長さ：60、80、100、120、160 mm
• 絶縁クラス：B
• 推奨ドライブ：定電流ドライバ（24 V）
• 耐電圧：500 V
• 絶縁抵抗：100 MΩ

用途と設置に関するガイダンス

• 代表的な用途：産業用オートメーション、ロボティクス、CNC機械、自動化装置
• 必要な保持トルクとモーター長さに基づいてモデルを選定し、ドライバの電流（3〜4 A）互換性を確認してください
• 安定した性能のために推奨の定電流ドライバ（24 V）を使用してください
• 統合時にはシャフト、取り付け、コネクタの寸法について設置図を参照してください

添付資料

• 各モデルのトルク–速度曲線（選定支援）
• 取り付けおよび寸法図（取り付け穴パターン、シャフト寸法）
• モーターおよび取り付け詳細を示す製品画像
