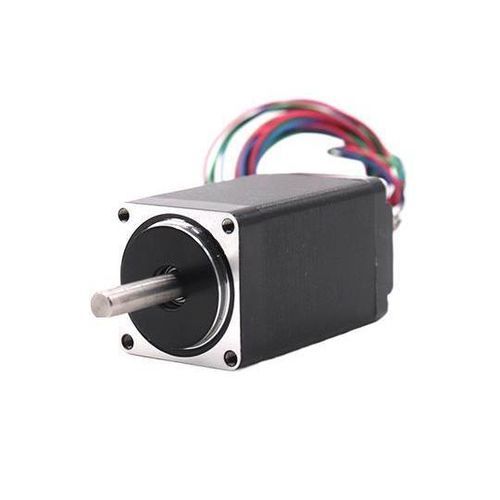

ステッピングモーター 28BYGH

2相ステッピング二相24V

概要
28BYGHシリーズは上海Siheng Motor Manufacturing Co., Ltd.が製造する1.8°の二相オープンループステッピングモーターです。6種類のモデルバリアントを用意しています。代表的な位置誤差：±0.09°。主要な電気的・機械的パラメータはモデルにより異なり、各種産業用途に対応します。

モデル

• 6つのバリアントが利用可能（例：28BYGH232-0674）。

電気的および性能特性

• ステップ角：1.8°（代表的な位置誤差 ±0.09°）。
• 定格電圧：2.66–6.2 V（モデル依存）。
• 定格電流：0.67–0.95 A（モデル依存）。
• 駆動方式：定電流駆動（ドライバの推奨供給電圧：24 V）。
• 励磁方式：二相励磁。
• 保持トルク：0.43–1.2 kg·cm（モデルによる）。

機械的特性

• モータ長さ：約32–51 mm（モデル依存）。
• 重量：約110–200 g（モデル依存）。
• シャフト径：5 mm。
• 取付：4-M2.5の取付穴（寸法図を参照）。

絶縁および安全

• 絶縁クラス：クラスB。
• 耐電圧：500 V。
• 絶縁抵抗：100 Ω。

配線および励磁シーケンス

• 配線色コード：BLK / GREEN = 相A、RED / BLUE = 相B。
• 標準的な二相励磁シーケンスを提供。

性能曲線とドキュメント
トルク-速度曲線やその他の性能グラフが含まれており、選定や設計に役立ちます。

取付図
取付穴パターン（4-M2.5）、シャフト径（5 mm）、全長オプションなど、詳細な寸法図が提供されています。モデルごとの正確な寸法は図面を参照してください。

技術仕様

• シリーズ：28BYGHシリーズ。
• ステップ角：1.8°（±0.09°典型）。
• 利用可能なモデル：6バリアント（例：28BYGH232-0674）。
• 定格電圧：2.66–6.2 V。
• 定格電流：0.67–0.95 A。
• 保持トルク：0.43–1.2 kg·cm。
• 駆動方式：定電流駆動（典型的なドライバ供給 24 V）。
• 励磁：二相。
• 絶縁クラス：B；耐電圧：500 V；絶縁抵抗：100 Ω。
• モータ長さ：約32–51 mm。
• 重量：約110–200 g。
• シャフト径：5 mm。
• 取付穴：4-M2.5。
• トルク-速度曲線および色分けされた配線定義を含む。
