ステッピングモーター 35BYGH

2相ステッピングハイブリッド型ステッピング二相

説明

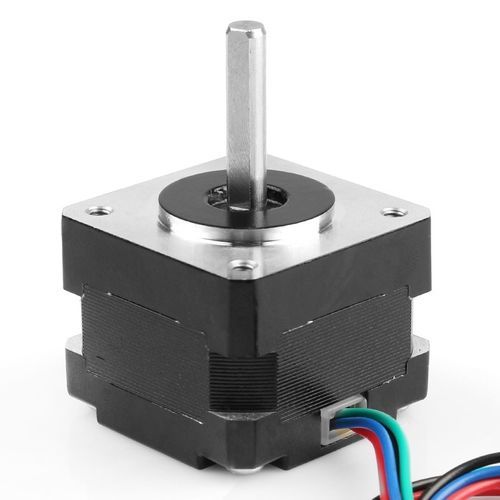

オープンループ二相ステッピングモーター 35BYGH（製造：Shanghai Siheng Motor Manufacturing Co., Ltd.）。製品は6機種（35BYGH220-0404〜35BYGH236-1004）で構成されています。各モデルの選定・取り付けに役立つよう、トルク–速度曲線、相A/Bの色分け配線図、取り付け寸法が提供されています。

主な特長

• オープンループ方式の二相ハイブリッドステッピングモーター
• ステップ角：1.8°
• 定電流駆動向け設計
• 相A/Bを識別しやすい色分け配線
• 複数のモーター長さとトルクバリエーションを用意

注意

• 各モデルについて、選定を支援するためのトルク–速度曲線および取り付け図がメーカーより提供されます。
• 絶縁クラスや推奨駆動条件はモデルにより異なります。絶縁クラスや駆動の詳細は仕様を参照してください。

仕様 / 技術仕様

• 型式シリーズ：35BYGH（6機種：35BYGH220-0404〜35BYGH236-1004）
• ステップ角：1.8°
• 定格電圧：2.7 V〜10 V（機種により異なる）
• 定格電流：0.4 A〜1.0 A（機種により異なる）
• 保持トルク：0.5〜1.4 kg·cm（機種により異なる）
• モーター長さ：20 mm〜36 mm（機種により異なる）
• 重量：約100 g〜180 g（機種により異なる）
• 絶縁クラス：クラスB
• 推奨駆動方式：定電流駆動（24 V推奨）
• 励磁方式：2相
• 耐電圧：500 V
• 絶縁抵抗：100 Ω
