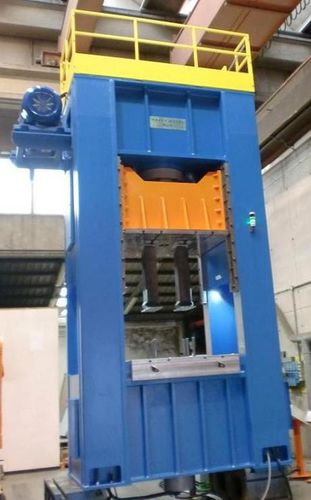

油圧式プレス機 SM series

深絞り加工板金用PLC制御

構造は厚い鋼板製で、溶接、応力除去、ショットブラスト加工が施されている。 シリンダーは特殊鋼製で、ブロンズ製のガイドがあり、ピストンロッドはケース硬化とクロムメッキが施されている。 スライドは、鋼鉄製ガイド上を摺動する自己潤滑性摩耗プレートによってガイドされる。 油圧グループはオイルタンクの上に取り付けられている。装備されている： - メインモーターポンプユニットとコントロールバルブ1ブロック。 - フィルターおよびオイルクーラーを作動させるための補助装置。 スライドストローク、TDC(上死点)、ブレーキ位置、BDC(下死点)の制御は、PLC、ワイヤーユニット付きエンコーダ、ディスプレイ付きデジタル制御で行われます。 プレスには、スライドをTDCでフックする油圧システムと、コイニング時間を調整するタイマーが装備されています。 電気キャビネットには、機械の制御、モーターの保護、セキュリティ回路、制御、PLCに必要なすべてのコンポーネントが含まれています。 オペレーターは両手で操作することができます。 安全光電バリア。 プレスは2つのサイクルで動作します： - 手動サイクル：低速で、機械のセットアップのために単独で動く。 - シングルストローク "サイクルは、オペレータのスタート後に機械が完全な作業を達成する。 機械は、CE認証、ハンドブック、油圧および電気プランで完全です。
