電源コネクター

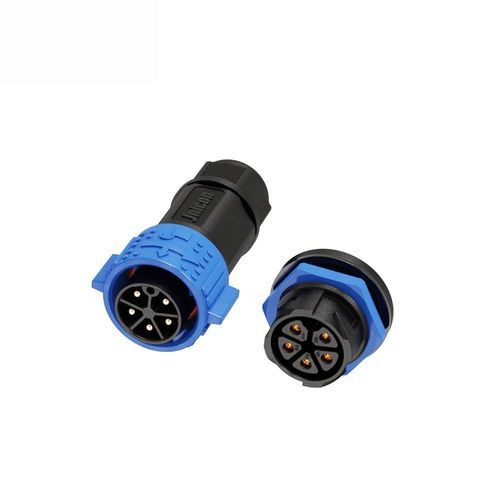

電線対電線プッシュロックM25

製品概要

• 30A 5ピンのプッシュロック防水電源コネクタ（IP67）で、屋外LED照明や船舶機器に適しています。
• 30A対応マルチピン電源設計 – Φ2.7mm 銅合金接点が300Vで30Aをサポートし、マルチ回路システムで安定した電源供給を実現します。
• プッシュロック機構 – 工具不要のクイック接続・切断、自己ロック設計と耐振動性により過酷な環境での使用に対応します。
• IP67防水・防塵 – 完全密閉構造により水や粉じんの侵入を防ぎ、屋外およびマリン用途に適合します。
• 幅広いケーブル対応 – 1.0mm²～6mm²（18～9 AWG）のケーブル、最大外径Φ16mmまで対応。
• 耐久性と安全性 – UL94 V‑0 相当の難燃性エンジニアリングプラスチックハウジングと銅合金接点を採用。動作温度範囲は -40℃～105℃。
• グローバル認証 – ISO9001、CE、UL、RoHS 対応モデルを用意。

製品仕様（表）
製品項目 | 仕様1 | 仕様2 | 仕様3 | 仕様4
ピン数 | 2 Pin | 3 Pin | 4 Pin | 5 Pin
ピン径×本数 | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
定格電流 | 50A | 50A | 50A | 30A
定格電圧 | 500V | 500V | 500V | 300V
耐電圧 | 2500V | 2500V | 2500V | 1500V
対応ケーブル | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
径範囲 | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
保護等級 | IP67 | IP67 | IP67 | IP67
接続方式 | Push Locking | Push Locking | Push Locking | Push Locking
難燃性等級 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
使用温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

追加の技術ノート

• 接点材料：銅合金（5ピン構成ではΦ2.7mm接点が300Vで30Aをサポート）。
• ハウジング材料：UL94 V‑0 に適合する難燃性エンジニアリングプラスチック。
• 工具不要のプッシュロック結合・離脱により、振動環境での使用を考慮して設計されています。
• IP67シールは一時的な浸漬（海洋・屋外露出）に適合；特定モデルではIP68/IP69Kなどより高い保護等級がカスタムで提供可能です。

技術的特性 / 仕様

• シリーズ / 型番：M25
• 構成：5ピン（5接点）
• 接点径：Φ2.7 mm（銅合金）
• 定格電流：30 A
• 定格電圧：300 V
• 耐電圧：1500 V
• 対応ケーブル断面：1.0 mm² – 6 mm²（18 – 9 AWG）
• 最大ケーブル径：MAX φ16 mm
• 保護等級：IP67（防水・防塵）
• 接続方式：Push Locking（工具不要、自己ロック）
• 難燃性：UL94 V‑0
• 動作温度範囲：-40℃ – 105℃
• 認証：ISO9001, CE, UL, RoHS
