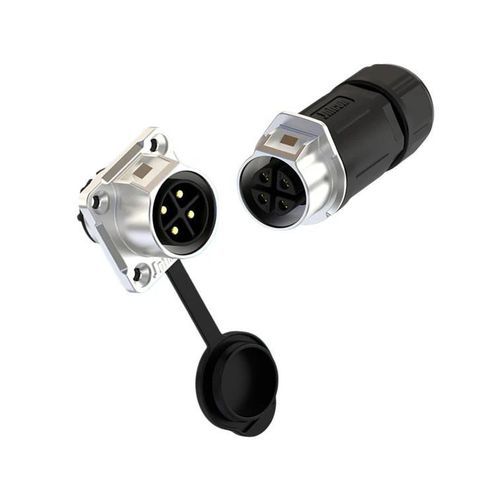

電源コネクター 主電源電線対電線クリック ロック式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源, 主電源
- サイズ
- 電線対電線
- 接続タイプ
- クリック ロック式
- サイズ
- M20
- 電気的特性
- 3 ピン, 4 ピン, 2ピン
- 材料
- プラスチック, 銅, シルバー製
- 分野
- 配電用
- 保護クラス
- IP67
- その他の特徴
- 防水・防塵性能
- 一次電流
20 A
- 電圧
300 V
- ステップ
2.4 mm
(0.094 in)- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
製品概要
屋外照明や配電向けの防水コネクタ MJ20 QuickLock 20A。IP67保護、銀メッキ銅コンタクト、工具不要のQuickLock結合を備え安定した電力供給を実現します。
概要
製品詳細（構成）
特長 / 技術仕様
屋外照明や配電向けの防水コネクタ MJ20 QuickLock 20A。IP67保護、銀メッキ銅コンタクト、工具不要のQuickLock結合を備え安定した電力供給を実現します。
概要
- 定格電流20A – 銀メッキ銅ピンにより安定した電力伝送が可能。
- QuickLock機構 – 工具不要の接続、クリック音での確認、耐振動設計により確実に固定されます。
- IP67防水 – 屋外・産業環境での粉塵および一時的な浸水に対して完全にシール。
- 配電対応 – 照明配分、産業用制御、屋外電源システムに適合。
- 国際認証 – ISO9001、CE、UL、TUV、RoHSの認証バリエーションあり。
製品詳細（構成）
- 2ピン: ピン径2.4 mm; 定格電流20A; 定格電圧300V; 耐電圧最大2000V; ケーブル対応断面積0.75–2.5 mm² (20–12 AWG); 最大ケーブル外径 Φ13.0 mm; 保護等級 IP67; 接続方式 QuickLock; 難燃性 UL94-V0; 使用温度 -40℃–105℃; 認証 ISO9001、CE、UL、RoHS。
- 3ピン: ピン径2.4 mm; 定格電流20A; 定格電圧300V; 耐電圧最大2000V; ケーブル対応断面積0.75–2.5 mm² (20–12 AWG); 最大ケーブル外径 Φ13.0 mm; 保護等級 IP67; 接続方式 QuickLock; 難燃性 UL94-V0; 使用温度 -40℃–105℃; 認証 ISO9001、CE、UL、RoHS。
- 4ピン: ピン径2.4 mm; 定格電流20A; 定格電圧300V; 耐電圧最大1500V; ケーブル対応断面積0.75–2.5 mm² (20–12 AWG); 最大ケーブル外径 Φ13.0 mm; 保護等級 IP67; 接続方式 QuickLock; 難燃性 UL94-V0; 使用温度 -40℃–105℃; 認証 ISO9001、CE、UL、RoHS。
特長 / 技術仕様
- 型番: MJ20
- 接触材質: 銀メッキ銅ピン
- 定格電流: 20A
- 定格電圧: 300V
- 耐電圧: 最大2000V（ピン構成により異なる）
- ピン径: 2.4 mm
- ピン数: 2ピン、3ピン、4ピン
- 対応ケーブル断面積: 0.75 mm² – 2.5 mm² (20–12 AWG)
- 最大ケーブル外径: Φ13.0 mm（最大）
- 保護等級: IP67（防塵・一時的な浸水保護）
- 接続機構: QuickLock（工具不要、クリック音、耐振動）
- 難燃性評価: UL94-V0
- 使用温度範囲: -40℃ ～ +105℃
- 用途例: 屋外照明配分、産業用制御、屋外電源システム、防犯・景観照明
- 品質と適合: ISO9001製造、CE、UL、TUV、RoHS認証の部品および製品バリエーション
