電源コネクター

圧着高圧電流1 ピン

製品概要

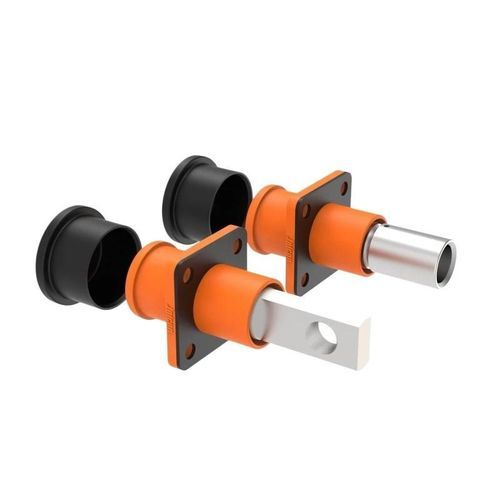

150A / DC1000Vの蓄電用コネクタ。接続時にIP67のシーリングを有し、圧着（Crimp）およびバスバー（Busbar）端子の両仕様を提供。商用およびユーティリティ規模の蓄電システム（ESS）や屋外／コンテナ式の設置で信頼できる直流接続と安全なタッチプロテクションを実現します。

主な仕様

• 定格電流 – 150A（120A、200Aのバリエーションもあり）；高電流仕様は最大35 mm²の銅ケーブルに対応。
• 定格電圧 – DC 1000V（適用によりAC 800V）。
• 接点 – T2 赤銅、銀めっきのソリッドピン、直径 Φ9.0 mm；接触抵抗 ≤5 mΩ（150A仕様の典型値）。
• 保護等級 – 接続時 IP67（カスタムでIP68/IP69K対応可）。
• 使用温度 – -40°C ～ 125°C。

製品詳細

• ピン数 – 1ピン
• ピン直径 – 9 mm
• 定格電流（バリエーション） – 120A / 150A / 200A
• 定格電圧 – DC1000V / AC800V
• 耐電圧 – 最大 3000V DC（設計依存）
• 許容ケーブル断面 – 最大 35 mm²（高電流仕様）
• 保護レベル – IP67（結合時）
• 接続方式 – 圧着 / バスバー
• 難燃性 – ハウジング UL94 V-0
• 動作温度 – -40°C ～ 125°C
• 認証 – ISO9001、CE、UL、RoHS（TUVは適用時に参照）

特長と利点

• 屋外およびコンテナ式ESS向けの信頼できる防水・防塵シール（IP67）。
• 接続/切断の頻度が高い用途でも接触の安定性を保つ高い結合耐久性（≥500サイクル）。
• Φ9.0 mmの銀めっきT2赤銅ソリッドピンにより低接触抵抗と耐腐食性を確保。
• 衝撃耐性を備えたUL94 V-0難燃ハウジングで内部端子を保護。
• さまざまな気候条件や産業環境に対応する広い温度範囲。

用途と適合性

• 商用およびユーティリティ規模の蓄電システム（BESS / ESS）
• コンテナ型蓄電モジュールおよび屋外バッテリラック
• 太陽光発電（PV）蓄電、マイクログリッド、産業用直流電源システム
• 安全性および認証要件（ISO9001、CE、UL、RoHS）に対応する設計
