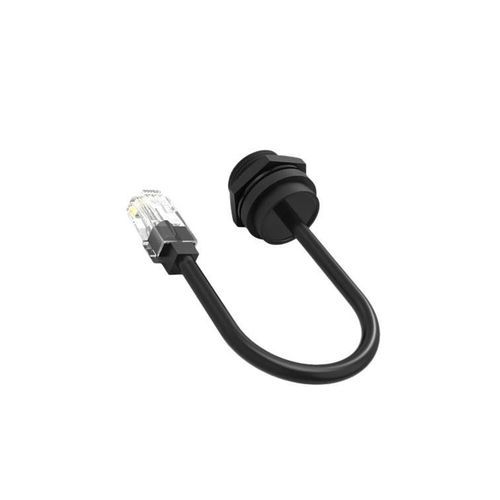

データ用コネクター RJ45イーサネット丸形
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ用
- サイズ
- RJ45, イーサネット
- 形状
- 丸形
- 接続タイプ
- ねじロック式
- サイズ
- M19
- 電気的特性
- 3 ピン, 4 ピン, 5 ピン, 8 ピン, 9 ピン, 2ピン
- 材料
- プラスチック製
- 分野
- イーサネットネットワーク用
- 保護クラス
- IP67, IP68
- 規格
- RoHS指令, cULus
- その他の特徴
- カテゴリー5e, カテゴリー5
- 一次電流
最少: 2 A
最大: 20 A
- 電圧
60 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
概要
M19 8極 RJ45 防水コネクタ（IP68）ねじ式ロック付。厳しい環境や振動のある現場での工業用イーサネット／データリンク向けに設計されています。
製品概要
主な利点
技術表（製品バリエーション／要約行）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS
技術仕様
M19 8極 RJ45 防水コネクタ（IP68）ねじ式ロック付。厳しい環境や振動のある現場での工業用イーサネット／データリンク向けに設計されています。
製品概要
- 標準RJ45インターフェース – 8極RJ45、Cat5/Cat5eケーブル対応で産業用データ伝送やIIoTに適合。
- IP68 防水・防塵 – 塵や水の侵入を完全に防ぐシーリング、最大1mの浸漬試験に対応。屋外・海洋環境でも使用可能。
- ねじ式ロック機構 – ねじ付き結合により振動に強い確実な接続を実現。ねじ式バリアントは最大3000回の嵌合サイクルに対応。
- コンパクトなM19円形設計 – パネルスペースを節約する標準M19形状で、接続部とケーブル配線を堅牢に保護。
- 各種認証 – シリーズはISO9001、CE、RoHSに準拠。UL認証は該当モデル参照（技術仕様参照）。
主な利点
- シリーズ全体で工業・屋外用途に適したIP67/IP68の信頼性ある環境保護。
- 広い動作温度範囲（標準 -40°C〜105°C、選択シリーズは最大125°C）で過酷環境に対応。
- UL94-V0相当の難燃ハウジングにより安全性と耐衝撃性を確保。
- 高耐久な嵌合サイクル（シリーズ500回以上、RJ45ねじ式は最大3000回）で長期設置に適合。
技術表（製品バリエーション／要約行）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS
技術仕様
- インターフェース: 8極RJ45 (Cat5/Cat5e対応)
- 保護等級: RJ45バリアントはIP68（シリーズでIP67/IP68を提供）
- ロック方式: M19 RJ45バリアントはねじ式ロック、振動に強い
- 嵌合サイクル: ねじ式バリアントは最大3000回、シリーズは一般に500回以上
- 定格電流: バリアント依存（RJ45/データは通常低電流、電力バリアントは最大120A以上）
- 定格電圧／耐電圧: バリアント別の例は技術表参照
- 動作温度: 標準 -40°C〜105°C、選択シリーズは最大125°C
- ハウジング: UL94-V0 難燃材料
- 認証: ISO9001、CE、UL、RoHS（製品シリーズにより対応）
- 設計: 工業用設置でパネルスペースを節約するコンパクトなM19円形フォルム
