ハイブリッドコネクター

丸形ねじロック式M16

製品概要

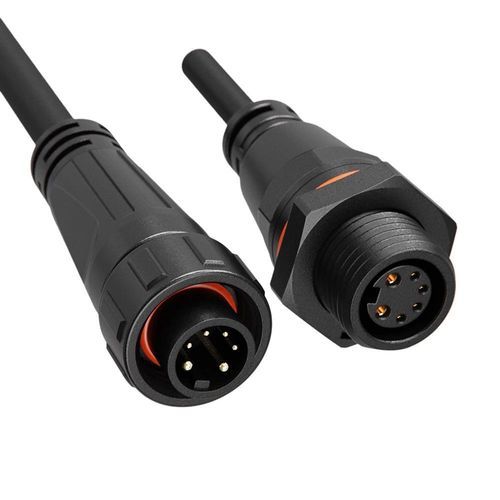

M16ハウジングのスクリューロック式ハイブリッド防水コネクタ（10A＋5A）。電源用と信号用の接点を1つの筐体に統合。現地圧着（フィールド取り付け）およびケーブル成形（モールド）品あり。UL、TUV、CE、RoHS認証、ISO9001 / IATF16949認証工場で生産。

製品の特徴

• 電源＋信号のハイブリッド – 電源2ピン（10A/125V、Ø1.5mm）と信号4ピン（5A/60V、Ø1.0mm）を1つのコネクタに収容し、配線を簡素化しスペースを節約。
• スクリューロック機構 – ねじ式カップリングにより確実な接続を実現。耐振動設計で移動体・産業機器に適合。
• IP68防水 – 防塵・長時間浸漬に対応。高圧・高温洗浄向けにIP69Kオプションあり。
• コンパクトなM16筐体 – 混合接点構成でも設置面積を抑えた円形設計。
• 組立オプション – 現地組立対応またはケーブル成形品を用途に応じて選択可能。
• 国際認証 – UL、TUV、CE、RoHS（ISO9001 / IATF16949認証工場生産）。

製品仕様（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

製品の利点

• 防水・防塵性能 – IP68等級で浸漬に対応。洗浄が厳しい環境にはIP69Kを選択可能。
• 広い動作温度範囲 – 標準 −40℃～＋105℃（一部シリーズは＋125℃まで対応）で過酷環境に適合。
• 難燃性ハウジング – UL94 V‑0 相当のエンジニアリングプラスチックで耐衝撃性あり。
• 挿抜耐久性 – 500回以上の挿抜耐久を想定した設計。

技術仕様

• モデルファミリ：M16ハイブリッド防水丸型コネクタ
• 本SKUの接点配置：電源2接点 + 信号4接点
• 電源接点定格：10A（標準値）
• 信号接点定格：5A（標準値）
• 接点径：電源 Ø1.5mm、信号 Ø1.0mm（2+4構成）
• 定格電圧：電源は最大125V、信号は60V（バリアントは表参照）
• 耐電圧：多くのバリアントで最大1500V（ハイブリッド混合は500V）
• 対応ケーブル断面：構成によって0.3mm²～1.0mm²
• 保護等級：IP68（オプションでIP69K）
• ロック方式：スクリューロック（ねじ式カップリング）／耐振動設計
• ハウジング材質：難燃性エンジニアリングプラスチック、UL94‑V0
• 動作温度：-40℃～＋105℃（シリーズ依存）
• 認証：ISO9001、CE、UL、RoHS
