電子式コンパス GCM380

3Dオフセット傾斜

製品概要

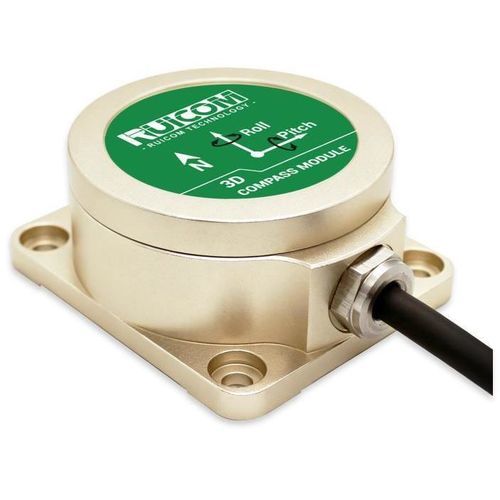

GCM380/GCM385-Nは、傾斜補正対応の方位を提供し、磁気干渉に対する較正機能を備えた3D電子コンパスです。3軸磁気センサ（磁力計）と3軸加速度計を統合し、±180°のロールおよび±85°のピッチ範囲で高精度な方位・ロール・ピッチ測定を実現します。防水・防塵の筐体版または基板モジュール版が選択可能で、RS232、RS485、TTLインターフェースでの統合に対応します。

主な特長

• 分解能：0.1°
• 精度：ロール/ピッチ 0.1°、方位 0.5°
• 測定範囲：ロール ±180°、ピッチ ±85°
• 標準出力インターフェース：RS232 / RS485 / TTL
• ハードアイアン、ソフトアイアン、傾斜補正対応

詳細説明
本機は高い分解能と環境磁気ノイズに対する高い耐性を提供します。高精度の加速度計により、フルロール範囲で安定した方位データを得るための確実な傾斜補正を実現します。低消費電力、コンパクト設計、IP67保護により、ハンドヘルド機器、移動プラットフォーム、アンテナ指向システム、自動車機器、組込みシステム統合に適しています。筐体付き完成品または基板モジュールのいずれかを選択可能です。

技術仕様

• モデル：GCM380 / GCM385-N
• 最適方位精度：0.5°
• コンパス分解能：0.1°
• ピッチ精度：0.1°（傾斜 <60°）、0.2°（傾斜 <85°）
• ピッチ許容範囲：±85°
• ロール精度：0.1°（傾斜 <60°）、0.2°（傾斜 <180°）
• ロール許容範囲：±180°
• 分解能（ピッチ/ロール）：0.1°
• ハードアイアン較正：あり
• ソフトアイアン較正：あり
• 磁気干渉較正方法：360°水平回転、垂直回転（オプション）
• 筐体寸法：L57 × W49 × H25.5 mm
• 筐体重量：≤250 g（ケーブル除く）
• インターフェースコネクタ：RS232 / RS485 / TTL（直接配線）
• 起動遅延：<50 ms
• 最大出力レート：20 Hz/s
• 通信速度：2400〜115200 baud
• 出力フォーマット：高性能バイナリプロトコル
• 電源電圧（標準）：DC +5V
• 電流（最大）：30 mA
• 動作時電流：26 mA
• スリープモード：未定（TBD）
• 動作温度：-40℃〜+85℃
• 保管温度：-40℃〜+85℃
• 耐振動（環境）：100 g
• 防護等級：IP67
• 電磁両立性：EN 61000 および GB/T 17626 準拠
• 絶縁抵抗：≥100 メガオーム
• 耐衝撃性：100 g @ 11 ms、3軸（半正弦波）
• 振動耐性（仕様）：10 grms / 10–1000 Hz
