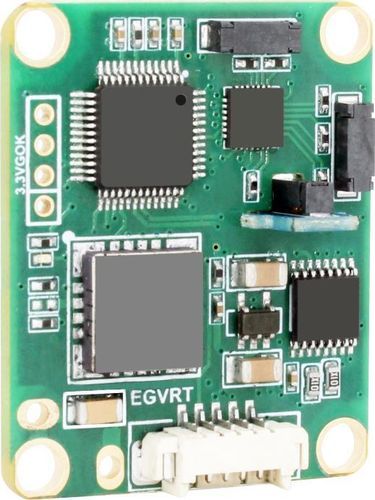

電子式コンパス GCM387

3D

製品概要
GCM387は、三軸磁力計と三軸加速度計を統合した3D電子コンパスモジュールです。24点の回転取得・補正方式により磁気干渉耐性を高めつつ操作を簡素化します。統合された全域（±180°）の傾斜補正により、複雑な姿勢下でも正確な方位データを提供します。RS232/TTLのデュアル通信対応と小型設計により、産業用途での柔軟なシステム統合が可能です。

用途

• 携帯機器
• モバイル端末
• アンテナ安定化
• 車両ナビゲーション
• 高性能方位測定のシステム統合

主な特長

• 方位精度：0.5°
• 傾斜分解能：0.1°
• 傾斜精度：<0.2°（全域）
• 測定レンジ：ピッチ ±85°、ロール ±180°
• ハードアイアン／ソフトアイアン補正対応
• 磁界干渉補正：24点回転取得方式
• 立ち上がり遅延：<50 ms
• 最大出力レート：20 Hz
• 通信：RS232/TTL、2400～115200 baud
• 出力フォーマット：バイナリ高性能プロトコル
• 典型電流：50 mA
• 動作温度：-40 °C ～ +85 °C
• 寸法：33 × 27 × 9.5 mm、重量：<15 g
• EMC：EN61000およびGBT17626準拠
• 耐衝撃／耐振動：100 g @11 ms（三軸）、振動 10 grms 10–1000 Hz
• MTBF：≥99,000 時間

製品紹介
GCM387は高分解能のセンシング能力と強力なノイズ抑制を、小型で低消費電力のモジュールに集約しています。統合加速度計により±180°の全域で信頼できる傾斜補正が可能で、固定磁界の干渉がある環境でも方位の安定性を維持します。高精度な方位データと容易なシステム統合を必要とする用途に適しています。

技術仕様

• モデル：GCM387
• 最適方位精度：0.5°
• 方位分解能：0.1°
• 傾斜分解能：0.1°
• ピッチ精度：0.1°（<15°）、0.1°（<30°）、0.1°（<60°）、0.2°（<85°）
• ロール精度：0.1°（<15°）、0.1°（<30°）、0.1°（<60°）、0.2°（<180°）
• ピッチ範囲：±85°
• ロール範囲：±180°
• ハードアイアン／ソフトアイアン補正：有
• 磁気補正方式：24点回転取得
• 立ち上がり遅延：<50 ms
• 最大出力レート：20 Hz
• 通信速度：2400～115200 baud（RS232/TTL）
• 出力フォーマット：バイナリ高性能プロトコル
• 典型電流：50 mA
• スリープモード：TBD
• 動作／保管温度：-40 °C ～ +85 °C
• 耐振動性：100 g
• 絶縁抵抗：≥100 MΩ
• 耐衝撃性：100 g @11 ms、三軸（半正弦波）
• 振動仕様：10 grms、10–1000 Hz
• 寸法：33 × 27 × 9.5 mm
• 重量：<15 g
