パルスカウンター Sensarresters™

サージ電流デジタル電子式

概要
Siemens Energyのサージアレスタ監視装置は、電力網で使用されるサージアレスタの状態評価を目的としたソリューションです。簡易なパルスカウンタからArrester Condition Monitor (ACM)、遠隔アクセスと解析を提供するSensarresters™までの製品群を揃え、予知保全を支援します。

なぜサージアレスタを監視するのか？

• 状態変化の早期検出
• 予期しない停電の防止
• 保守スケジュールの最適化
• 資産管理とネットワーク信頼性の向上

製品群と機器
Siemens Energyの監視機器は複数のニーズに対応します：

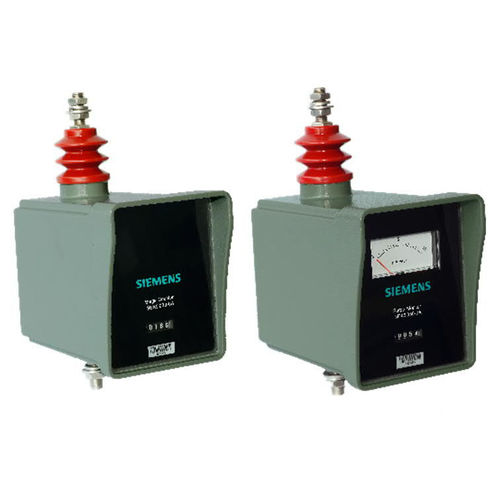

• パルスカウンタ — 3EX5 030：アレスタの接地結線に組み込むことで放電応答を記録するインパルスカウンタ。3EX5 050：漏れ電流計を内蔵したカウンタ。3EX5 030-1および3EX5 050-1は、遠隔計数用の受動補助接点を備えることが可能です。
• 遠隔監視用カウンタ — 3EX5 060（センサ）：アレスタの接地線に取り付け、放電応答をカウントし漏れ電流を連続計測。3EX5 062（表示器）：放電カウントと漏れ電流を最大200 mまで遠隔表示し、オシロスコープなどの局所測定端子を提供します。
• Arrester Condition Monitors (ACM) — ベーシック（3EX5 080-0）：総漏れ電流と脈動を計測し、ネットワーク補償を含む3次高調波解析や温度補正を行い、信号灯（トラフィックライトLED）で状態を表示。アドバンスト（3EX5 080-1）：無線USBモジュールを追加し、PCとの直接通信や詳細表示、パラメータ設定、ソフトウェア更新に対応します。
• Sensarresters™ — Web/モバイルによるリアルタイム遠隔アクセス、予知保全向けデータ分析統合、無線通信による遠隔診断を提供するスマート接続監視。

主要な機能と利点

• 包括的な監視：パルスカウントから高度な状態解析、吸収エネルギー記録まで対応
• 長期トレンド分析：ACMは日次の漏れ電流を長期間にわたり記録し精密なトレンド評価を可能にします
• 無線・遠隔アクセス：現地点検の頻度を低減しデータ取得を容易化
• 既設アレスタへの統合：アレスタ本体を改造せずに設置可能
• 安全性支援：早期故障検出により重大な障害を防止するのに寄与

補足事項
機器は系統の電圧レベルや運用条件に応じて選定する必要があります。特定の機器とアレスタの適合性は用途ごとに確認してください。ACMのベーシック機は無線モジュールでアドバンスト化でき、アレスタ自体の変更は不要です。

技術仕様

• 3EX5 030：アレスタ接地に組み込むインパルスカウンタ、放電イベントを記録。
• 3EX5 050：漏れ電流計を備えたインパルスカウンタ；3EX5 030-1および3EX5 050-1は遠隔計数用の受動補助接点をオプションで装備可能。
• 3EX5 060（センサ）：アレスタ接地線に取り付け、漏れ電流の連続測定とインパルス計数を実施。
• 3EX5 062（表示器）：センサーデータ（放電カウントおよび漏れ電流）を最大200 mまで遠隔表示；オシロスコープ用の局所測定接続を提供。
• 3EX5 080-0（ACM Basic）：総漏れ電流とインパルスを計測；ネットワーク補償を含む3次高調波解析；温度補正；トラフィックライトLEDによる状態表示。
• 3EX5 080-1（ACM Advanced）：無線USBモジュールを追加しPCとの直接通信、詳細表示、パラメータ設定、ソフトウェア更新（ACM Service Tool対応）を実現。
• Sensarresters™ 機能：Web/モバイルでのリアルタイム遠隔ステータス、予知保全向けデータ分析統合、遠隔診断のための無線通信。
• ログとトレンド機能：日次漏れ電流ログにより長期トレンド解析と状態評価が可能。
• 互換性：既設アレスタとの組み合わせを前提に設計；用途ごとに機器とアレスタの適合性を確認。
