クラス II避雷器 3EB4

電気回路網用変電所用鉄道用

概要
Siemens Energy の鉄道用サージアレスタは、鉄道インフラや車両の過電圧保護を提供します。牽引変電所、架線、信号インターフェース、車載機器向けに設計され、落雷や切替操作などによる一過性過電圧を、非線形抵抗素子でサージ電流を安全に接地へ逸らすことで抑制します。

主な利点

• 規格適合：鉄道およびサージ保護に関する国際規格に基づく試験・認証を取得。
• 容易な統合：鉄道環境での設置が容易で、保守負荷が低い設計。
• 耐久性：過酷な環境、機械的応力、長期間の運用サイクルに耐える材料・設計。
• 用途別オプション：AC/DCシステムや設置要件に合わせたモデル・バリアントを用意。

製品ラインナップと用途
Siemens Energy は、AC および DC 鉄道システムおよびさまざまな運用環境向けのサージアレスタを提供します。主な用途は高速・幹線列車、通勤・地域列車、マルチシステム機関車、都市交通（路面電車、地下鉄、ライトレール）、鉄道電化プロジェクトなどです。

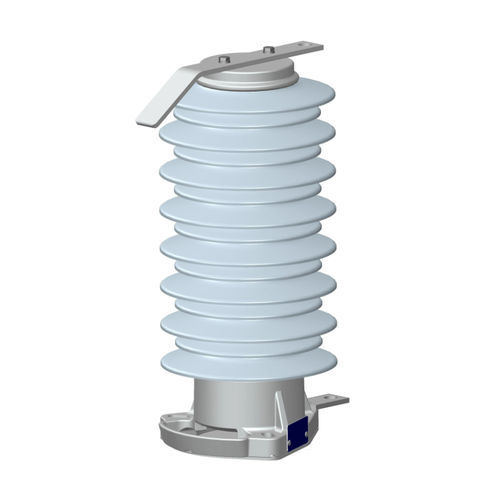

3EB4 – 複合ハウジングのシリコーンサージアレスタ

• 設計：ガラス繊維強化プラスチック（FRP）ハウジング、シリコーンゴム製シェッド。
• 電圧：交流最大25 kV、直流最大3 kVのシステムに適合。
• 性能：列車速度最大420 km/hまで対応。定格短絡電流50 kA。
• 適合規格：IEC 60099-4（AC）および EN 50526-1（DC）に準拠して試験。
• 安全性：DIN EN 17084、DIN EN ISO 5659-2、DIN EN 45545-2 による火災・煙試験、IEC 61373 による衝撃・振動試験。
• 用途：高速/幹線列車、通勤・地域列車、マルチシステム機関車、都市交通、鉄道電化。

3EB5 – Cage Design™ のシリコーンサージアレスタ

• 設計：Cage Design™ ハウジング、ダイレクトモールドのシリコーンシェッド。
• 電圧：交流最大25 kV、直流最大3 kVのシステムに適合。
• 性能：列車速度最大320 km/hまで対応。定格短絡電流50 kA。
• 適合規格：IEC 60099-4（AC）および EN 50526-1（DC）に準拠して試験。
• 安全性：DIN EN 17084、DIN EN ISO 5659-2、DIN EN 45545-2 による火災・煙試験、IEC 61373 による衝撃・振動試験。
• 用途：幹線、通勤・地域列車、マルチシステム機関車、都市交通、鉄道電化。

鉄道電化向け DC タイプ 3EB2 と 3EB3

• 設計：DC システムの過電圧保護向けに開発されたシリコーン被覆アレスタ。
• 分類：3EB2 = DC-B、3EB3 = DC-C（高エネルギー吸収能力）。
• 適合規格：EN 50526-1 に基づき試験。
• 安全性：DIN EN 17084、DIN EN ISO 5659-2、DIN EN 45545-2 による火災・煙試験、IEC 61373 による衝撃・振動試験。
• 用途：都市交通および鉄道電化（DC システム）。

なぜ Siemens Energy の鉄道用サージアレスタを選ぶか

• 豊富な実績：鉄道用アレスタ技術で80年以上の経験。
• 幅広い製品群：AC および DC 鉄道用途向けソリューション、製品群には最大45 kV の定格電圧まで含む。
• 信頼性：長寿命と低保守を目標に設計。
• グローバルサポート：世界中の Siemens Energy 専門家による技術支援と相談。

追加製品情報（FAQ の要点）

• 何か：落雷、スイッチングなどに起因する一過性過電圧から鉄道システムを保護する専用機器。
• 標準アレスタとの違い：機械的強度、環境耐性、鉄道規格への適合を考慮した設計。
• 選定方法：システム電圧、環境条件、用途に応じて選定。Siemens Energy はカスタム設計と技術支援を提供。
• 材料：シリコーンゴム、FRP 等が一般的で、機械的強度と環境耐性を確保。
• 過酷環境への適合性：極端な温度、湿度、機械的負荷に耐える設計。
• 品質保証：厳格な試験を経て IEC 60099-4、EN 50526-1 等の国際規格に準拠。

技術仕様

• AC 適合性：特定のシリコーン被覆タイプで最大25 kV（ポートフォリオには最大45 kV のソリューションを含む）。
• DC 適合性：シリコーン被覆タイプで典型的に最大3 kV；3EB2 = DC-B、3EB3 = DC-C（高エネルギー吸収）。
• 定格短絡電流：50 kA（3EB4 および 3EB5 に指定）。
• 対応列車速度：3EB4 は最大 420 km/h、3EB5 は最大 320 km/h。
• ハウジング材料：FRP、シリコーンシェッド；Cage Design™ は直接成形シリコーン（3EB5）。
• 火災および煙試験：DIN EN 17084、DIN EN ISO 5659-2、DIN EN 45545-2。
• 機械試験：衝撃および振動は IEC 61373 に準拠。
• 規格適合：IEC 60099-4（AC 版）、EN 50526-1（DC 版）およびその他適用される鉄道規格。
• 設計上の重点：認証品質、設置・保守の容易さ、長寿命、鉄道用途向けのカスタムソリューション。
