クラス I避雷器 3EL series

電気回路網用厳しい環境用バリスター

概要
高電圧避雷器は、落雷、開閉操作その他の障害による一時的な過電圧から電力システムを保護するための保護装置であり、サージ電流を地中に導き、電圧スパイクを安全なレベルに制限します。Siemens Energyは、中電圧から超高電圧までの用途に対応するシリコーンゴムおよび磁器を含む幅広い避雷器製品群を提供します。

主な機能と特長

• 過電圧保護：瞬時の電圧ピークを迅速に逃がし電力設備を保護
• 装置保護：絶縁破壊を防ぎ資産の寿命を延長
• システム信頼性：ダウンタイムと保守コストを低減
• 高い機械的安定性：支持用途や地震多発地域向けに設計

製品ファミリーハイライト

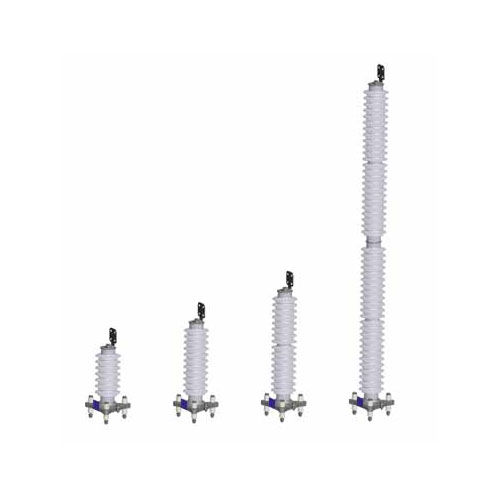

• 3EL シリコーン避雷器（Cage Design™）：MOVに直接成形したシリコーンハウジングとFRPロッドケージにより高い機械強度を実現。疎水性、耐UV、難燃性および自己消火性のシリコーンを採用。アーク放電時に内部部品の飛散を防ぐ挙動。変電所用または線路用に適合。定格最大約800 kV。
• 3EQ シリコーン避雷器（複合中空コア）：ガラス繊維補強中空コアにシリコーンを成形した構造で機械的安定性に優れる。湿気侵入や部分放電を防ぐ特殊フランジシール、アークを安全に逃がす方向性圧力解放装置を備える。地震帯、強風地域、支持絶縁体用途に適。定格最大約800 kV。
• 3EP 磁器避雷器：FRPケージを備えた磁器ハウジングにより堅牢な機械強度を実現。優れたシール系と方向性圧力解放装置を装備。強い地震や風が想定される環境や高い支持機能を要する用途向け。定格最大約800 kV。

技術的ハイライトと利点
Siemens Energyの設計は、高電圧対応力、機械強度、先進材料特性を組み合わせ、要求の厳しい高電圧用途に適したソリューションを提供します。3EL、3EQ、3EPの製品バリアントにより、設備（変電所対線路）、環境条件（沿岸、砂漠、汚染空気）および機械負荷（地震、風）に応じた選定が可能です。

比較（選択項目）
項目 | 3EL silicone Cage Design™ | 3EQ 複合中空コア | 3EP 磁器設計
最大電圧 | 最大約800 kV | 最大約800 kV | 最大約800 kV
機械的強度 | FRPロッドケージによる高強度 | FRP中空コアによる非常に高い強度 | 磁器ハウジングによる高強度
ハウジング材料 | シリコーン（疎水性、耐UV） | シリコーン + FRP中空コア | 磁器
過負荷時の安全性 | 柔らかいシリコーンハウジングでアーク放出 | 方向性圧力解放装置 | 方向性圧力解放装置
保守性 | シリコーン特性により無保守運転が可能 | 長期にわたる信頼性ある運転 | 厳しい環境下で堅牢
適用の柔軟性 | 変電所または線路用 | 地震／強風地域の変電所用 | 地震／強風地域の変電所用
重量 | 輸送・据付が容易な軽量 | 中程度 | より重量あるが耐久性高い

適用分野

• 送配電変電所：過電圧からインフラを保護
• 変圧器およびリアクタ：信頼性ある運転と長寿命を確保
• 開閉装置・制御機器：電気的障害から保護
• 架空・地中送電線：電力供給の連続性を維持
• 落雷多発、地震多発または過酷気象地域：厳しい環境下での保護を提供

Siemens Energy 高電圧避雷器を選ぶ理由

• 長年のフィールド実績に基づく信頼性
• 耐久性と性能に優れた材料（シリコーン、複合材料、磁器）
• 過負荷時のリスクを低減する安全設計（方向性圧力解放、アーク制御）
• 超高電圧用途向けに最大1,200 kVまでのソリューションをラインアップ
• プロジェクトや環境要件に応じたカスタマイズ設計が可能

仕様／技術データ

• 電圧対応範囲：中電圧から超高電圧までの製品群；ポートフォリオレベルで最大1,200 kVまでのソリューションを含み、個別設計は最大800 kVまで対応。
• ハウジング材料：疎水性・耐UV・難燃・自己消火性のシリコーンゴムおよび高品質磁器オプション。
• 機械設計：FRPロッドケージ（3EL）、FRP中空コア（3EQ）、または磁器ハウジング（3EP）により異なる機械的強度要件に対応。
• シーリングと防湿：湿気を防ぐシリコーン成形と、浸入および部分放電を防ぐ特殊フランジシール。
• 過負荷および安全機能：方向性圧力解放装置（3EQ、3EP）および内部部品の飛散を防ぐアークセーフなシリコーンハウジング（3EL）。
• 環境適合性：沿岸、砂漠、高度汚染地域における汚染層性能に優れ、湿気や汚染に対する優れたシーリング性を有する。
• 代表的な用途：変圧器、遮断器、発電機、モーター、コンデンサ、ブッシング、開閉装置、鉄道車両、送電線および変電所。
• 保守：シリコーンベースの設計は材料特性により無保守運転を可能にし、磁器設計は過酷な環境下での長期的な性能を提供する。
