クラス II避雷器 EGLA

屋外用高エネルギー電気回路網用

概要
送電線用避雷器（LSA）は、架空送電線を落雷や操作による過電圧から保護します。過剰なサージエネルギーを地絡に流すことで、フラッシュオーバー、機器損傷、停電を防ぎます。

主な機能

• 高電圧対応：系統電圧最大800 kVまで設計され、エネルギー放電能力は最大3.6 Cです。
• 落雷保護：外部ギャップは落雷時に放電し、地絡電流をkAからAに制限し、約10 msでアークを消弧して遮断器の動作を回避します。
• システム信頼性の向上：Cigré研究に基づく独自のシミュレーションソフトウェアがLSAの配置と数量を最適化し、費用を抑えつつ堅牢な保護を実現します。
• 電力供給中断の低減：LSAはアイソレータの落雷インパルス耐力（LIWL）を上回る過電圧を排除し、フラッシュオーバーや電圧低下を防止します。
• 高度な解析とサポート：詳細なソフト解析が顧客固有の線路条件をモデル化し、正確なLSA選定と配置を可能にします。

無間隙ラインアレスタ（NGLA）— 架空線への直接接続
NGLAは優れた取付柔軟性と高い運用信頼性を提供します。塔の設計や絶縁物配置に応じて、絶縁体、導体、または鉄塔構造に取り付け可能です。主な利点：

• 高い設置柔軟性：導体、鉄塔、絶縁体への取り付けに対応し、様々な線路構成に適応します。
• 優れた保護性能：高いエネルギー吸収能力により、落雷や操作過電圧に対して強力に防護します。
• 熱過負荷保護：内蔵の切離器が熱過負荷時にアレスタを隔離し、交換までライン運転を継続できます。
• 規格適合：IEC 60099-4に準拠して設計・試験されています。
• 監視オプション：無線による状態評価と漏れ電流・エネルギー情報の詳細を提供するACM監視システムが利用可能です。

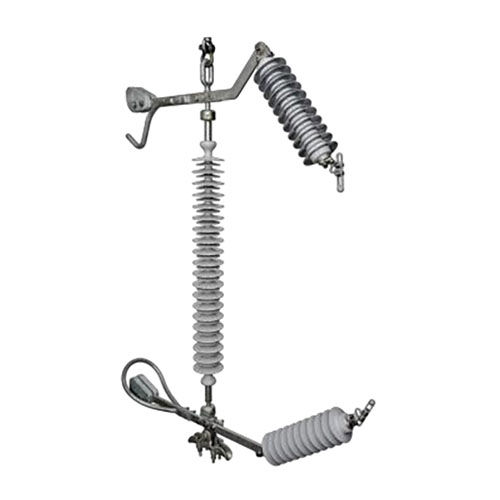

外部ギャップラインアレスタ（EGLA）— 直列スパークギャップで絶縁
EGLAは直列の外部スパークギャップを備え、通常時はアレスタのアクティブ成分を線路電圧からガルバニックに絶縁します。落雷時にギャップが放電して地絡電流を制限し、素早くアークを消します。主な利点：

• 漏れ電流ゼロ：直列ギャップによりMOVブロックが通常時に系統電圧から切り離されます。
• 材料効率：定格電圧の低いアレスタを使用でき、MOV数や材料使用量を低減できます。
• 切離器や接地導体不要：設置・保守が簡素化されます。
• コンパクト設計：クリアランスが短い多回線タワーやライブライン作業に適しています。
• 規格適合：IEC 60099-8に準拠しています。

技術的ハイライト

• 設置：直接接続（NGLA） / 外部スパークギャップ（EGLA）
• 電圧範囲：最大800 kV
• エネルギー放電：最大3,6 C
• 切離器：内蔵（NGLA） / 不要（EGLA）
• 漏れ電流：通常運転では存在（NGLA） / 通常運転では無し（EGLA）
• 規格：IEC 60099-4（NGLA） / IEC 60099-8（EGLA）
• 外装：シリコーンゴム
• 取付オプション：タワー、絶縁体、導体（NGLA） / タワー、絶縁体（EGLA）
• 保守：最小限

LSA用途向け最適化ソフトウェア解析
Siemens Energyは、Cigréの研究に基づくシミュレーション解析を提供し、最適でコスト効率の高いLSAソリューションを決定します。ソフトウェアは顧客固有の線路パラメータを検討し、必要な保護を確保しつつ設置機器を最小化するために、設置位置と個数を推奨します。考慮される要因：

• 線路パラメータ：動作電圧、回線数、架線データ、線路長、スパン長と垂れ、導体の種類と直径、クリアランス。
• 塔データ：塔のサージインピーダンス、地盤抵抗、塔の形状と相位置。
• 絶縁体データ：アーク間距離、接続長、定格落雷インパルス耐量。
• 落雷活動：ケラウニックレベル（年間発生回数/ km²）、ネットワークトポロジー、標高プロファイル。
• 顧客の優先事項：短時間の停電の削減、相間・マルチシステム短絡の防止、場合により地線の排除。

なぜSiemens Energyの送電線用避雷器を選ぶか？

• 実績ある技術：多様な環境での信頼できる性能を支える数十年の現場実績。
• 最適化された保護戦略：シミュレーションに基づく設計で、特定のシステム要件に合わせた保護を最適化。
• 高電圧対応：システム電圧最大800 kV、かつ高いエネルギー放電性能を備えた製品群。

仕様

• 系統電圧対応：最大800 kV。
• エネルギー放電能力：最大3,6 C。
• NGLA設置：直接接続（タワー、絶縁体、導体）。
• EGLA設置：外部スパークギャップ（タワー、絶縁体）。
• 切離器：NGLA内蔵；EGLA不要。
• 漏れ電流：NGLAは通常運転時に存在；EGLAは通常運転時に絶縁。
• 外装材質：シリコーンゴム。
• 規格：NGLA — IEC 60099-4；EGLA — IEC 60099-8。
• 保守：NGLAおよびEGLAともに最小限。
