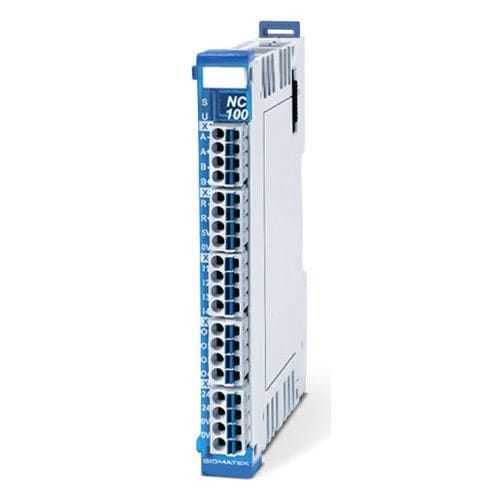

デジタル入出モジュール NC 100TTLRS422デジタル入力4
お気に入りに追加する
商品比較に追加する
特徴
- 信号タイプ
- デジタル
- インターフェース
- RS422, TTL
- 入力数/出力数
- デジタル入力4, デジタル出力4
- 応用
- 電流, 位置
- 設置
- キャビネット型
- その他の特徴
- コンパクト, IP20
詳細
1 インクリメンタルエンコーダ
エンコーダ電源 +5 V DC
S-DIASシステムには、制御盤に簡単に組み込むことができるEPLANマクロが用意されています。
性能データ
電源電圧
+DC24V (DC18-30V)
入力電圧
+DC24 V (DC18～30 V)
入力電流
3.7 mA（+24 V DC時
入力遅延
通常10 µs
短絡防止、電流制限
あり
最大負荷電流/チャンネル
2 A
最大合計電流
6 A
出力電圧
通常 +24 V DC
インクリメンタルエンコーダ入力
数
1
インクリメンタルエンコーダ信号 TTL (A, B, R)
TTL信号（1200Ωプルアップ）
入力周波数
最大125 kHz
カウンター周波数
最大500kHz
分解能
16ビット
電源
+DC5V/0.2A短絡耐量
---
