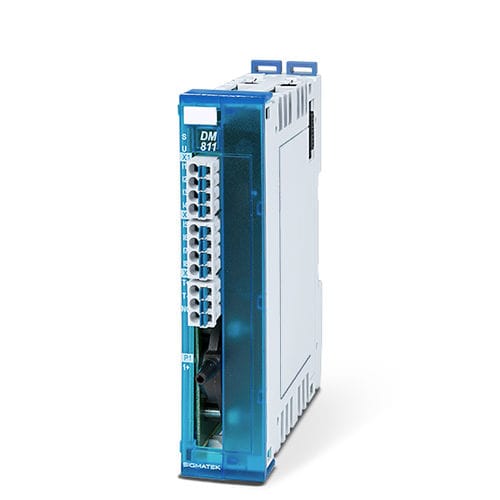

アナログ入力モジュール DM 811

デジタル温度絶対圧力

絶対圧入力 PT100温度入力 デジタル入力8点（+24 V DC/3.7 mA/0.5 ms） S-DIASシステムには、制御盤に簡単に組み込むことができるEPLANマクロが用意されています。 デジタル入力 タイプ-. 標準 数 8 入力電圧 +DC24V (+18-30V) 入力電流 3.入力電流 - 7 mA（+24 V時 入力遅延 通常0.5ms アナログ入力 タイプ 温度 数 - 1 1 分解能 - 1 0.1 °C センサータイプ PT100 測定範囲 0 ...300 °C または 100,0 - 212,1 Ω 測定精度 最大測定値の±0.5 変換時間（1チャンネルあたり） - 1 ms 1 ms ケーブル断線監視 あり ハードウェアフィルタ 通常1 kHz, ローパス3次 ソフトウェアフィルタ 設定可能 圧力センサー 数 1 圧力センサーの種類 - 1 絶対圧 測定範囲 0-1600mbar 測定値 - 0 0-16000 分解能 12ビット 全チャンネルの変換時間 1 ms ハードウェア・フィルター 通常1 kHz、ローパス3次 ソフトウェア・フィルター 設定可能 測定精度 ±スケールエンド値の±0.25 %（周囲温度25 °C、オフセットおよびゲイン比較あり）、スケールエンド値の±1.00 %（周囲温度0～50 °C、オフセットおよびゲイン比較なし）、すなわち±16.0 mbar
