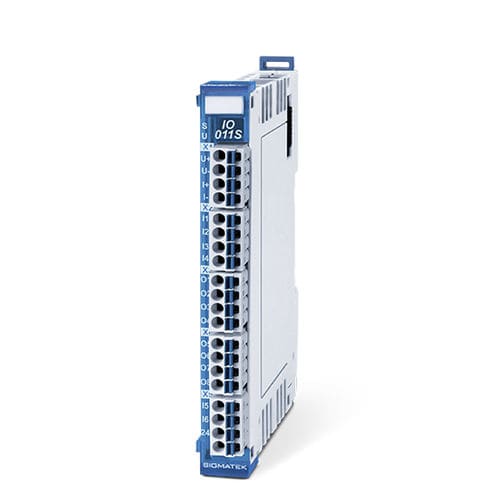

デジタル入力6点 (+24 V DC/3.5 mA)
入力ディレイ1 µs
デジタル短絡保護出力8点(+24 V DC/0.5 A/バックリード可能)
アナログ入力1点(±10 V DC/16 ビット)
アナログ電流入力1点(0~20 mA、4~20 mA/16 ビット)
S-DIASシステムには,制御盤に簡単に組み込むことができるEPLANマクロが用意されています。
デジタル入力
タイプ
+24 V DC
数
6
入力電圧
+DC24V (+18-30V)
入力電流
3.入力電流 - +24 Vで5 mA
入力遅延
通常1 µs
デジタル出力
タイプ
+24 V DC
出力数
8
構成 - 1
バックリーダブル
短絡防止、電流制限
あり
最大負荷電流/チャンネル
0.5 A
最大総電流
4 A
アナログ入力
タイプ
±10 V DC
入力数
1
分解能
16ビット
測定範囲
-10 ...+10 V / 0 ...+10 V
測定精度
最大測定値の±0.3%以内
全チャンネルの変換時間
スピードモード 15.26 µs
ケーブル断線モニター
あり
ハードウェアフィルタ
通常1 kHz, ローパス3次システム
ソフトウェアフィルタ
設定可能、ローパス1次系
アナログ入力
タイプ
電流
数 - 1
1
解像度
16ビット
測定範囲
0-20 mA / 4-20 mA
測定精度
最大測定値の±0.5
全チャンネル変換時間
スピードモード 15.26 μs
ケーブル断線モニター
あり
ハードウェアフィルタ
通常1 kHz, ローパス3次システム
ソフトウェアフィルタ
設定可能
---
