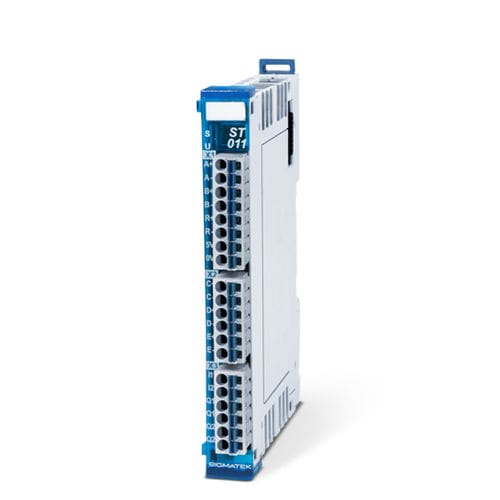

DCモータ制御装置 ST 011

サーボ モーター用ステッピングデジタル

ST011 ステッパ・モジュール 周波数出力（RS422）ステッパまたはサーボ・モータのパワーコンポーネント（RS422）制御 用インクリメンタル・エンコーダ・インターフェース（安定化モード 2デジタル入力用）、リファレンス動作用 2デジタル光カプラ出力（1つのバックリーダ可能な出力）） S-DIASシステムでは、EPLANマクロを使用して、コントロールキャビネットに簡単に統合できます。 デジタル 入力タイプ標準番号 2 入力電圧 +24 V DC (+18-30 V DC) 入力電流 +24 V DC で 3 mA 入力遅延 ( 標準) 0.1 ms デジタル出力 タイプ 光カプラー ナンバー 2 コンフィグレーション ・フリー (出力1はいずれかのバック読み取り可能または入力として使用することができます) 電源コンポーネント制御出力 番号 1 出力信 号 RS422 (C, /C, D,/D, E, /E) RS422 信号 出力周波数最大 500 kHz 最大連続電流許容 40 mA インクリメンタルエンコーダ 入力 番号 1 入力信号 インクリメンタルエンコーダ信号 RS422 (A, /A, B, R, /R) RS422 信号 (150 Ω 終端, 330 Ω スプレッド) 入力周波数 最大 125 kHz カウンター周波数 最大 500 kHz 分解能 最大 32 ビット 信号解析 4 ポート 電源 +5 V DC/0.2 A 短絡防止 メカニカル特徴 寸法 12.5 x 103.5 x 72 mm (幅 x 高さ x 奥行き) 保護タイプ IP20 品番/認証 品番号 20-014-011 標準化/認証 UL 508 (E247993)
